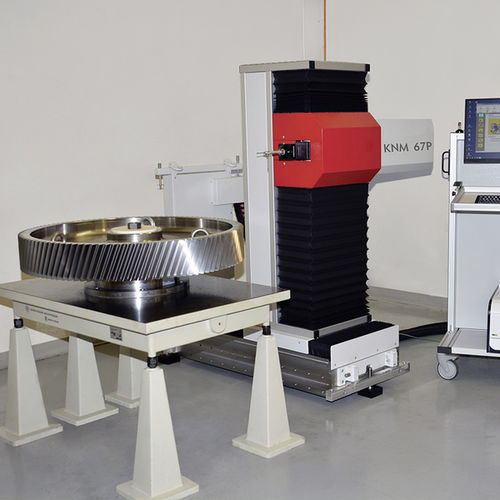

Оптическая машина для трехмерных измерений KNM P series

для аэронавтикиЧПУструктура

Портативные измерительные машины для зубчатых венцов и различных деталей Машины серии KNM P оптимально отвечают особым требованиям заказчика к независимому измерению зубчатых венцов, кольцевых заготовок, таких как опорные кольца, корпуса и др. непосредственно на производственном станке. В сочетании с опорной плитой и поворотным столом, выполненным в индивидуальной конструкции (док-станция), система представляет из себя полноценную 4-осевую измерительную машину. Также возможно провести измерения без использования поворотного стола непосредственно в цехе. Машины серии KNM P сочетают в себе высокоточную механику в специальной конструкции для оптимального доступа и современную технологию привода (линейные двигатели). Трехосевое измерительное оборудование с ЧПУ позволяет определить различные параметры зубчатого венца, в т.ч. общего профиля детали. Особого внимания заслуживает возможность измерения детали переменного диаметра и простое перемещение с одной рабочей позиции на другую. Измерительное устройство устанавливается на устойчивую опору, соединённую с производственным станком или фундаментом.
