Обрабатывающий центр 5 осей Rhino 1700
горизонтальныйЧПУдля аэронавтики

обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
обрабатывающий центр 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Ориентация шпинделя
горизонтальный
Другие характеристики
ЧПУ, для аэронавтики, с подвижным столом, с двойной стойкой
Скорость вращения

50 rpm
(314 rad.min-1)

Ход Х

1 800 mm
(71 in)

Ход Y

1 300 mm
(51 in)

Ход Z

1 800 mm
(71 in)

Описание

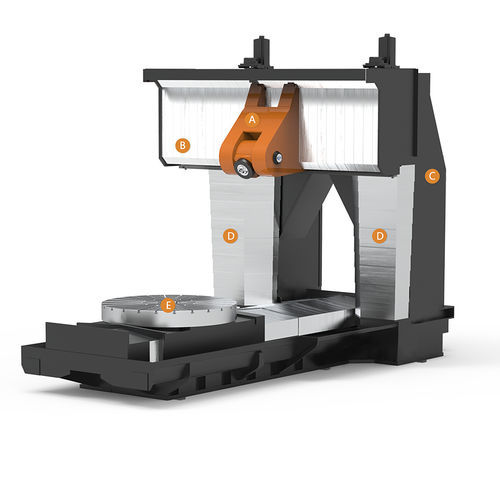

Подвижная траверса с двойной конструкцией колонны Цельная Н-образная конструкция колонны Ось Y имеет симметричную конструкцию с двойным приводом Европейская механическая фрезерная головка с высоким крутящим моментом до 1 200 Нм Поворотный стол с европейским моментом вращения Дружественный интерфейс управления A. Европейская механическая фрезерная головка с высоким крутящим моментом до 1 200 Нм B. Конструкция подвижной поперечной балки по оси X C. Цельная Н-образная конструкция колонны D. Ось Y имеет симметричную конструкцию с двойным приводом E. Поворотный стол с приводом от двигателя с европейским крутящим моментом Ось X 1. Двухколонная конструкция обеспечивает мощную поддержку при высокоскоростной и высокоускоренной/замедленной обработке, а также гарантирует высокую жесткость и высокую точность. 2. Поперечная балка оси X поддерживается широкопролетными (1 000 мм) сверхпрочными линейными направляющими для обеспечения высокой нагрузки и высокой жесткости во время обработки. Ось Y 1. Симметричный двойной привод" с двойным серводвигателем, управляющим 2 шарико-винтовыми парами, что обеспечивает эффективность обработки и долговечность шарико-винтовых пар. 2. Мощная поддержка H-образной колонны и 2 сверхпрочных роликовых линейных направляющих на каждой колонне обеспечивают наилучшее движение и высокую жесткость подвижной траверсы, а также точность и жесткость при резке. 3. Ось Y оснащена 4 сверхпрочными роликовыми линейными направляющими и 8 сверхпрочными роликовыми линейными направляющими, что обеспечивает фрезерной головке наилучшую жесткость. Ось Z 1. Цельное основание высокой жесткости с поворотным столом, который имеет широкий пролет (1000 мм), поддерживаемый сверхпрочными линейными направляющими и 8 сверхпрочными роликовыми линейными направляющими для обеспечения большой нагрузки и высокой жесткости. Ось X/Y/Z 4 линейных шкалы HEIDENHAIN установлены по осям X/Z - 1 и Y - 2

---
