Прибор для контроля лазер

для поверхности

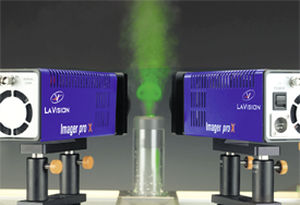

Системы FlowMaster PIV компании LaVision могут использоваться для двумерного и стереоскопического анализа поля потока. FlowMaster 2D измеряет две компоненты скорости в плоскости (2D2C) с помощью одной камеры. FlowMaster Stereo-PIV является простым расширением концепции FlowMaster 2D и позволяет измерять все три компонента скорости внутри светового листа (2D3C) с помощью двух камер. Стерео-PIV основан на принципе стереоскопической визуализации: две камеры расположены так, что освещенные частицы потока изображаются с разных точек зрения, а линзы Шеймпфлюга удерживают обе плоскости изображения в фокусе. Комбинация проекций обеих камер позволяет восстановить истинное 2D3C-смещение частиц внутри зоны измерения. Для стерео-PIV компания LaVision разработала уникальный и запатентованный метод калибровки камеры. Этот так называемый метод самокалибровки использует исходные изображения частиц с обеих камер для коррекции даже больших смещений между калибровочной пластиной и лазерным световым листом. Метод самокалибровки LaVision является стандартной функцией программного обеспечения Stereo-PIV в DaVis. Как и для всех методов измерения, для PIV важно оценить сопутствующие ошибки (неопределенности) для отдельных вычисленных векторов скорости, а также для производных величин. На сегодняшний день лучший подход для количественной оценки неопределенности данных PIV основан на методе корреляционной статистики, применяемом в нашем программном пакете DaVis PIV. Эта дополнительная информация о неопределенности может быть использована для оптимизации настроек параметров PIV и в качестве руководства для фильтра постобработки для разгрузки изображений PIV без потери соответствующей информации о потоке. Среди других экспериментальных параметров, таких как плотность посева,
