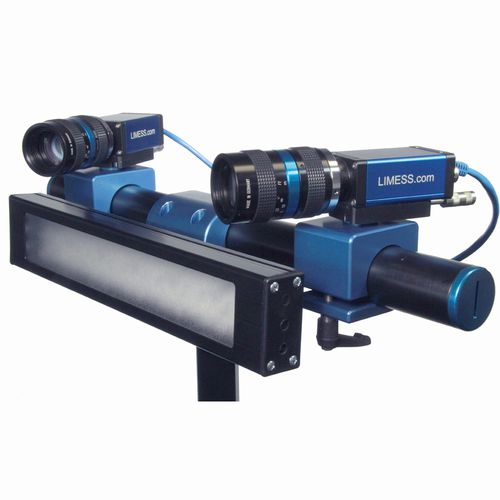

Камера для неразрушающего контроля Q400

cистема расширенного зрения (EVS)для авиационно-космической промышленности

Корреляция цифровых изображений Измерение деформации в полном поле Гибкий датчик деформации для широкого диапазона применения Поле зрения от 1x1 мм² до 10x10 м² Простота использования и полностью автоматическая калибровка в течение 20 секунд Встроенные модули анализа для автоматической постобработки Сертифицирован по ISO9513 (классы точности) Q400 - измерительная система для трехмерного анализа деформации при испытаниях материалов и компонентов С помощью системы Q400 анализ 2D или 3D деформации выполняется точно, быстро и удобно для пользователя. Модульная система также характеризуется высокой гибкостью оптической установки и, таким образом, может быть оптимально адаптирована к условиям применения. Интуитивно понятное измерительное программное обеспечение Istra4D предоставляет, помимо пространственных измеренных значений смещения, деформации, напряжения, координат и т.д., также соответствующую точность измерения для каждого измеренного значения. Принцип измерения: Одна или несколько цифровых камер регистрируют процесс деформации. Поверхность объекта имеет стохастический (естественный или подготовленный) рисунок ("спекл-шаблон"). Изображения автоматически оцениваются с помощью алгоритмов корреляции цифровых изображений с субпиксельной точностью. При этом пикселям камеры присваивается локальный рисунок поверхности и измеряются 3D-координаты, 3D-смещения, 3D-деформации и компоненты деформации поверхности.
