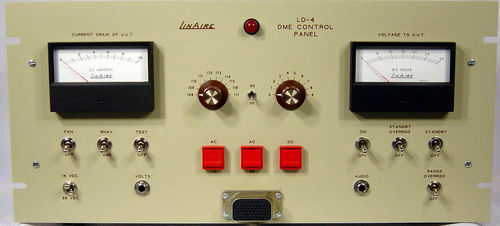

Панель управления модели LD-4 DME является естественным дополнением к хорошо оборудованной лаборатории авионики, желающей обслуживать DME с помощью зональных навигационных систем.
Четыре дюйма, 0-30 вольтметра и четыре дюйма, 0-10 амперметра предназначены для контроля напряжения и тока. Для мониторинга переменного тока предусмотрено гнездо, установленное на панели.
Панель будет работать с блоками на 14 В постоянного тока, 28 В постоянного тока и 115 В переменного тока. Предоставляются входы напряжения (14/28 В постоянного тока, 26 В постоянного тока и 115 В постоянного тока), предохранители и устройства управления. Управление напряжением осуществляется с помощью реле и переключателя ON-OFF. Состояние ON-OFF отображается индикатором питания.
Предусмотрены последние 200-канальные регуляторы частоты, включая новый код проскальзывания. Селектор DME-RNAV и средства коммутации данных предназначены для тестирования RNAV/DME во время работы RNAV.
Аудиовыход завершается в замкнутом разъеме с резистором нагрузки телефона. Нагрузка автоматически снимается при выполнении внешних подключений.
Органы управления режима ожидания, отмены, тестирования и отключения вентилятора встроены в устройства, предназначенные для использования с этими типами органов управления.
---
