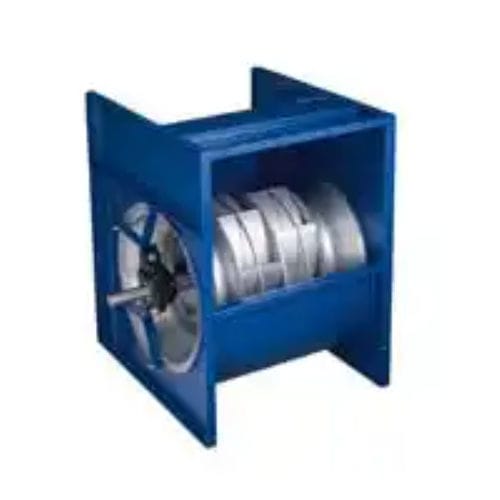

Центробежный вентилятор VRK series

Описание продукта
Центробежные вентиляторы LTG серии VRK выпускаются в малых и средних размерах. В болтовом корпусе установлен сварной рабочий ротор с загнутыми назад лопатками. Одна сторона выпускного патрубка полностью открыта, что снижает потери динамического давления и требует примерно на 25 % меньше мощности привода по сравнению с барабанными вентиляторами. Типичный диапазон давления для серии VRK — до 2 000 Па, а объемные расходы достигают до 100 000 м³/ч.

Варианты
Серия доступна с односторонним или двусторонним всасыванием, с различными типами привода и широким набором аксессуаров.

Области применения

• Строительные и теплоизоляционные материалы
• Пекарская техника
• Печать и бумажная техника
• Нетканые материалы
• Сельскохозяйственная и деревообрабатывающая техника
• Технологии поверхностей
• Табачные машины
• Технологии сушки
• Процессная инженерия
• Пищевая промышленность и напитки
• Другие промышленные решения
• Текстильная техника / нетканые материалы
• Термообработка и процессная инженерия

Технические данные (фрагмент)
Тип | Длина рабочего колеса [mm] | Объем воздуха [m³/h] | Макс. стат. давление [Pa] | КПД [%]
VRK 280 | 280 | 3 500 | 2 000 | 72,5
VRK 315 | 280 | 4 500 | 2 200 | 72,5
VRK 355 | 280 | 5 500 | 2 200 | 72,5
VRK 400 | 280 | 7 000 | 2 200 | 72,5
VRK 450 | 280 | 10 000 | 2 200 | 72,5
VRK 500 | 280 | 14 000 | 2 200 | 72,5
VRK 560 | 280 | 17 000 | 2 200 | 72,5
VRK 630 | 280 | 21 000 | 2 200 | 72,5
VRK 710 | 280 | 26 000 | 2 200 | 72,5
VRK 800 | 280 | 35 000 | 2 200 | 72,5
VRK 900 | 280 | 45 000 | 2 200 | 72,5
VRK 1 000 | 280 | 55 000 | 2 200 | 72,5

Характеристики / технические спецификации

• Привод через клиновой ремень или плоский ремень
• Класс качества G 6.3 согласно DIN ISO 21940-11
• Компактные размеры
• Низкий уровень шума
• Стабильная характеристика давления
• Возможна перегрузка двигателя при изменении сопротивления системы
• Сварное рабочее колесо с загнутыми назад лопатками
• Односторонне открытый выход для уменьшения потерь динамического давления и снижения мощности привода
• Типичный диапазон давлений: до 2 000 Па; объемный расход до 100 000 м³/ч
