Воздушный диффузор BLQ

Обзор

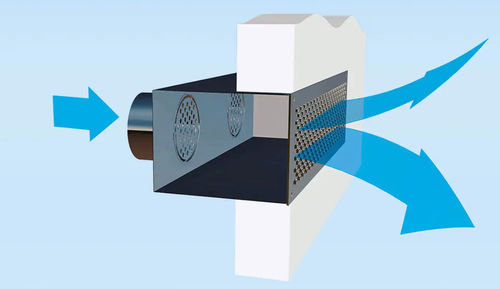

Диффузор BLQ для установки в ступень обеспечивает эффективную вентиляцию больших помещений и особенно подходит для кинотеатров, театров и концертных залов.

Применение и монтаж
Разработан для установки в напольную систему с давлением. Подвод воздуха может быть организован, например, под оконным фронтом через воздуховод-ленточный элемент. Диффузор может использоваться при низких охлаждающих нагрузках или в сочетании со статическими охлаждающими поверхностями для подачи требуемого кондиционированного приточного воздуха.

Ключевые особенности

• Равномерное распределение воздуха без сквозняков при больших температурных перепадах
• Незаметный внешний вид благодаря встроенной ступенчатой установке, гармонирующей с существующей архитектурой
• Возможна индивидуальная окраска по любым цветовым системам (напр., RAL, Pantone); специальные исполнения, такие как нержавеющая сталь, по запросу
• Низко-турбулентный вытесняющий воздушный поток с большой глубиной проникновения струи

Конструкция / Опции
Опционно доступен с элементом дросселирования. Индивидуальные цвета и специальные материалы доступны по запросу.

Технические данные (кратко)
Данные для LpA = 35 dB(A):
Приточный объёмный расход [m3/h]: до 200 на диффузор (в зависимости от размера)
Потеря давления [Pa]: < 10
Разность температур (воздух в помещении - приточный воздух) [K]: 1 - 6
Уровень звуковой мощности [dB(A)]: ≤ 35
Высота над полом [mm]: 122
Габариты (длина x высота в мм): макс. 1340 x макс. 240
Глубина [mm]: 103

Примеры применения
Типичные применения: ступени и стационарные места в театрах, концертных залах и аналогичных больших помещениях, где требуется незаметная подача вытесняющего воздуха с низкой турбулентностью.

Технические характеристики

• Модель / серия: BLQ
• Приточный объёмный расход: до 200 m3/h на диффузор (в зависимости от размера)
• Потеря давления: < 10 Pa
• Разность температур (воздух в помещении - приточный воздух): 1 - 6 K
• Уровень звуковой мощности: ≤ 35 dB(A)
• Высота над полом: 122 mm
• Макс. габариты (L x H): макс. 1340 x макс. 240 mm
• Глубина: 103 mm
• Конструкция / опции: элемент дросселирования доступен; индивидуальная окраска (RAL, Pantone и т.д.); специальные исполнения (например, нержавеющая сталь) по запросу
• Установка: для монтажа в ступень / в напольную систему с давлением; возможна подводка воздуха через ленточный элемент
