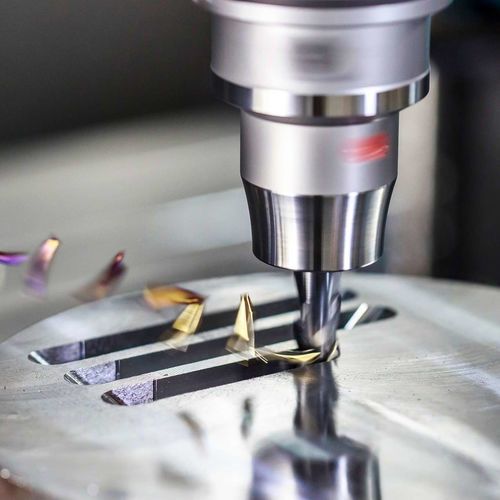

Фреза для цветных металлов OptiMill®-HPC-Pocket

для алюминиядля нержавеющей сталишпоночная

Обзор продукта
Семейство фрез OptiMill®-HPC‑Pocket разработано для точной и эффективной обработки карманов. Каждое изделие оснащено интегрированной сверловочной режущей кромкой, что обеспечивает возможности для погружной обработки, спирального фрезерования, прорезания пазов и наклонного погружения. Большие каналы для стружки обеспечивают надежный вынос стружки даже при высоких объёмах съёма материала.

Доступные варианты

• OptiMill®-Uni‑HPC‑Pocket – универсальное решение для стали, чугуна и нержавеющей стали.
• OptiMill®-Alu‑HPC‑Pocket – специально оптимизировано для алюминия и цветных металлов.

Ключевые особенности

• Интегрированная сверловочная кромка с целевым истончением вершины для погружной и спиральной обработки.
• Большие каналы для стружки для надёжного удаления стружки при высоких нормах съёма.
• Поддерживает спиральное фрезерование, прорезание пазов, наклонное погружение и рапминг с очень высокими подачами.
• Стабильная работа и оптимизированный вынос стружки обеспечивают постоянное качество поверхности и надёжность процесса при переменных условиях.
• Многофункциональность снижает смены инструментов и общие затраты на обработку.

Преимущества

• Повышенная производительность за счёт многофункционального применения.
• Сокращение времени обработки благодаря увеличенным объёмам снятия материала.
• Надёжность процесса даже в нестабильных условиях.
• Отличное качество поверхности благодаря плавной работе и эффективному выносу стружки.
• Меньше смен инструментов, снижение эксплуатационных затрат.

Применения / Процессы

• Фрезерование карманов – эффективно и точно.
• Спиральное фрезерование – надёжно при очень высоких подачах.
• Фрезерование пазов – до глубины 3×D.
• Погружение (plunging) – возможно благодаря интегрированной сверловочной кромке.
• Рампинг (наклонное погружение) – до 45°.
• Полнослотовое фрезерование (глубокое вхождение) для максимального съёма материала (пример: ae = 16 mm).

Пример производительности
При обработке алюминиевого конструкционного компонента (сплав 2124) MAPAL OptiMill‑Alu‑HPC‑Pocket сократила время обработки с 70 минут (фреза конкурента, множественные проходы) до 14 минут, применив стратегию ramping‑plunging и полнослотовую обработку с существенно увеличенными параметрами резания. Это демонстрирует до 80% сокращения времени обработки при больших объёмах алюминия при использовании глубокого захода и динамичных стратегий обработки.

Пример параметров резания (сравнение)
Конкурент (фреза Ø 16 mm | z3) – Стратегия: 20 проходов
Vc: 300 m/min
fz: 0,110 mm
ap: 2 mm
ae: 16 mm
Результат: время обработки 70 минут

MAPAL OptiMill‑Alu‑HPC‑Pocket (Ø 16 mm | z3) – Стратегия: Ramping (45°) | Full‑slotting
Данные для ramping (45°): Vc: 220 m/min | fz: 0,100 mm | ap: 22 mm | ae: 16 mm
Данные для full‑slotting: Vc: 401,9 m/min | fz: 0,125 mm | ap: 17 mm | ae: 16 mm
Результат: время обработки 14 минут за счёт значительно увеличенных параметров резания и стабильной стратегии погружения.

Технические характеристики

• Семейство: OptiMill®-HPC‑Pocket (варианты Uni и Alu).
• Интегрированная сверловочная кромка с целевым истончением вершины для погружной обработки.
• Материалы: Uni – сталь, чугун, нержавеющая сталь; Alu – алюминий и цветные металлы.
• Диапазоны диаметров: Uni: 3,80 – 20,00 mm; Alu: 5,00 – 20,00 mm (подробности на страницах продукта).
• Типичные процессы: фрезерование карманов, спиральное фрезерование, фрезерование пазов (до 3×D), погружение, ramping до 45°, полнослотовая обработка (например ae = 16 mm).
• Рекомендуемое охлаждение для алюминиевого примера: внешнее охлаждение эмульсией 8 % | 20 bar (использовано в примере производительности).
• Доступен PDF‑флаер с подробными данными резания и технической информацией.
