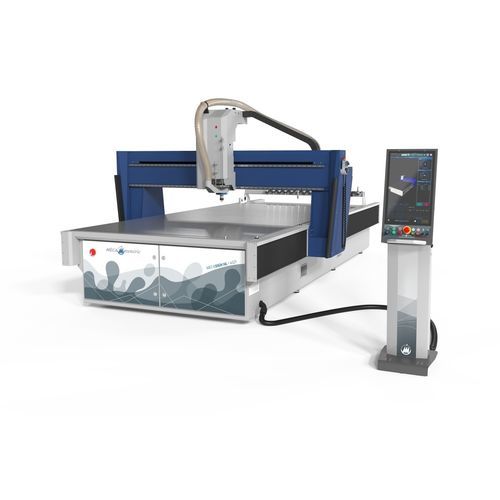

Фрезерный станок ЧПУ MECASIGN NL

вертикальныйдля аэронавтики3 оси

Разработан для простоты использования и максимальной производительности Надежный и универсальный фрезерный станок Обзор Благодаря многочисленным функциям MECASIGN NL представляет собой универсальный станок, оснащенный всем необходимым для точной и быстрой резки и обработки. Станок поставляется в комплекте со всеми необходимыми опциями для фрезерования или фрезерования + резки ножом с дополнительной боковой головкой. Преимущества

• Универсальный станок с боковой головкой для: вертикального лезвия (с вибрацией или без)
• поворотного лезвия (с вибрацией или без)
• профильных кругов
• дискового лезвия
• маркировочного стилуса для нанесения отметок на поверхность

Включённые функции

• Алюминиевый вакуумный стол с независимыми зонами всасывания
• Регулируемое всасывающее сопло
• Выравнивающий лазер
• Выдвижные индексационные упоры

Подходящие материалы

• Полимеры: PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… (сплошные или сотовые панели)
• Древесина и продукты её переработки: МДФ, TRESPA, фенольные производные, натуральная древесина
• Лёгкие сплавы: алюминий, латунь, медь, цинк
• Композиты: Alucobond®, Dibond® и аналогичные материалы, стекло/эпоксидная смола, углерод/эпоксидная смола
• Сотовые панели: Nida®, Nomex®
• Обрабатываемые пластины для пресс-форм и моделей
• Резина и её производные
• Пенопласты любой плотности
• Бумага, картон и их производные
• Тонкие пластики (ПВХ, ПС, ПЭТ, ПЭТГ, АБС, ПК…)

Высокотехнологичный инструментальный цех

• От 10 до 15 гнезд для конусов ISO30 и/или головок для специальных инструментов
• Доступно 2 датчика (в зависимости от конфигурации)

Числовое программное управление и интерфейс оператора (HMI)

• 21-дюймовый вертикальный сенсорный экран на мобильной панели управления
• Современный, простой и удобный интерфейс оператора (HMI) с онлайн-подсказками для оператора (для предотвращения упущений и ошибок)

Характеристики / технические спецификации

• Конструкция: моноблочное шасси и подвижный портал из механически сварной стали с высокой инерцией
• Стол: алюминиевый фиксированный стол (заменяемая верхняя крышка по желанию)
• Наведения: Шлифованные призматические направляющие и шарикоподшипники с предварительным натягом
• Привод: Шарико-винтовая передача с гайками с предварительным натягом по всем осям (два шарико-винтовых механизма по оси X)
• Привод: Бесщеточные двигатели с абсолютными энкодерами по всем осям (два двигателя по оси X)
• Смена инструмента: Автоматическая, ISO30
• Электрошпиндель: HSD951-SM (мощность и скорости см. в разделе «Блок шпинделя»
• Вакуумный стол с независимыми зонами всасывания и регулируемым всасывающим соплом
• Лазерный выравниватель и выдвижные индексационные упоры

ГАБАРИТЫ (два варианта) MECASIGN NL 3121 | MECASIGN NL 4121 Ход по оси X (мм): 3085 | 4085 Ход по оси Y (мм): 2070 | 2070 Ход по оси Z (мм): 245 | 245 Проход между стойками (мм): 2260 | 2260 Проход под порталом или под торцом шпинделя (мм): 320 | 320 Длина (мм) — без учета насосов: 4470 | 5470 Ширина (мм): 2963 | 2963 Высота (мм): 2250 | 2250 Средний вес (кг): 3700 | 4500 МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ВЫСОКОЙ СКОРОСТЬЮ ВРАЩЕНИЯ Модель: HSD951-SM Максимальная мощность S1–S6 (кВт): 8–9,6 Максимальный крутящий момент S1/S6: 6,4 / 7,7 Нм при 12 000 об/мин Скорость вращения (об/мин): от 0 до 24 000 об/мин Охлаждающая среда: ВОЗДУХ Охлаждение: Вентилятор Смена инструмента: Автоматическая ISO30
