Мгновенные измерения за одно нажатие кнопки мыши.

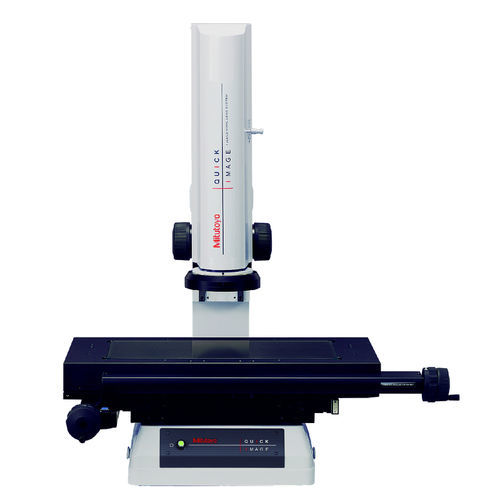

Эта бесконтактная 2D видеоизмерительная машина предлагает новую концепцию двухкоординатных бесконтактных измерений и обладает несколькими уникальными функциями для повышения эффективности измерений, включая:
Большая глубина резкости и широкое поле зрения.
Двойная телецентрическая оптическая система.
Трехмегапиксельная цветная камера.
Большая кольцевая четрехсекционная светодиодная подсветка.
Моторизированные модели, обеспечивающие максимальную эффективность измерений.
Режимы измерений:
Режим высокого разрешения и стандартный режим
Рабочее расстояние оптической системы:
90 мм
Глубина резкости
оптической системы
:
Режим высокого разрешения: ±0,6 мм; Стандартный режим: ±11 мм
Погрешность (1):
E1(x,y) = ±(3.5+0.02L) мкм*L = измер. длина (мм)
Увеличение оптической системы:
модели QI-A: 0.2X
ПЗС-камера:
Цветная ПЗС камера 3 Мп
Подсветка:
Проходящая, Отраженная, Кольцевая 4-секционная
Точность в пределах экрана (±2σ):
Технические характеристики в положении фокусировки модели QI-A: ±2 мкм (режим высокого разрешения) ±4 мкм (стандартный режим)
Повторяемость (±2 σ)
в пределах экрана:
Модели QI-A: ±1 мкм (режим высокого разрешения) ±2 мкм (стандартный режим)
Функции:
Модели QI-A, увеличение 0.2Х, стол с ручным управлением
