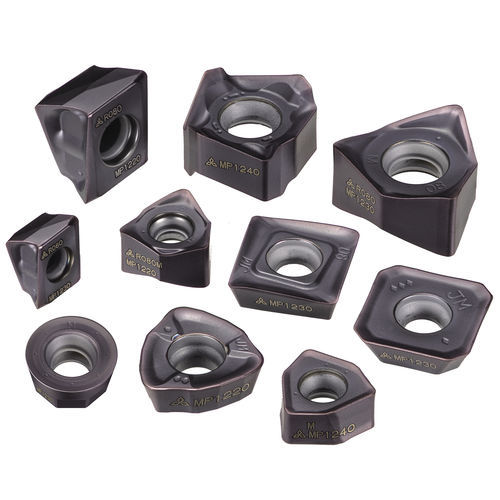

Режущая пластина для фрезерования MP1200

для мехобработкидля сталидля сплава нержавеющей стали

Кратко
Серия MP1200 представляет три сорта твердого сплава для фрезерования с PVD-покрытием, разработанные для повышения стабильности процесса за счёт борьбы с типичными видами выхода из строя при фрезеровании: термическими трещинами, износом в замках, износом по поверхности стружкоотвода и сколами режущих кромок.

Покрытие и подложка
Ключевым элементом является многослойное PVD-покрытие Gene-Tenax™, с наноуровневым контролем структуры слоёв, которое подавляет распространение трещин за счёт оптимизации толщины слоёв и адгезии между ними. Конструкция покрытия объединяет богатый Al AlTiN-слой для повышения жаропрочности и износостойкости и композитный функциональный слой на базе AlTiN для улучшения окислительной стойкости и снижения склонности к налипанию при обработке нержавеющих сталей, жаропрочных сплавов и титановых сплавов. Подложки из твердого сплава разработаны с использованием моделирования резания (нагрузка кромки, распределение температуры, тепловые циклы) для широкого спектра задач фрезерования.

Сорта и рекомендуемое применение

• MP1220: сорт, ориентированный на износостойкость при стабильных режимах резания; рекомендуется для легированных сталей.
• MP1230: сбалансированный универсальный сорт для сталей и нержавеющих сталей.
• MP1240: сорт с высокой стойкостью к сколам для нестабильной или высоконагруженной обработки; применим до титановых и жаропрочных сплавов.

Производительность и область применения
Испытания на легированной стали (42CrMo4) показали, что MP1220 при высоких нагрузках обеспечил более чем двукратную стойкость к образованию сколов по сравнению с традиционным PVD-сортом для фрезерования, одновременно снижая износ по поверхности стружкоотвода и образование термических трещин. Серия MP1200 обеспечивает стабильную обработку на увеличенных длинах резания и уменьшает риск внезапной поломки пластины.

Совместимость с инструментальными платформами и области применения
Серия совместима примерно с 20 платформами фрез (примеры: AHX, ASX, AJX, BRP, VPX, VOX, WSX) и подходит для чернового и чистового плоскостного фрезерования, фрезерования по плечу, бокового фрезерования, высокопер подачи и многофункционального фрезерования.

Технические характеристики

• Семейство продукта: серия MP1200 (твердосплавные фрезерные пластины с PVD-покрытием)
• Покрытие: Gene-Tenax™ многослойное PVD с нано-контролем слоя
• Структура покрытия: Al-обогащённый AlTiN базовый слой; композитный функциональный слой AlTiN
• Подложка: твёрдосплавная подложка, оптимизированная с помощью моделирования резания
• Доступные сорта: MP1220, MP1230, MP1240
• Демонстрируемая производительность: MP1220 >2× стойкость к сколам по сравнению с традиционным PVD в тестах на 42CrMo4
• Совместимость с платформами: ~20 платформ, включая AHX, ASX, AJX, BRP, VPX, VOX, WSX
• Типичные операции: торцовое, плечевое, боковое, высокоподачное и многофункциональное фрезерование
• Подходящие материалы заготовок: стали, нержавеющие стали, жаропрочные сплавы, титановые сплавы
