EFIS MFD IDU-680

PFDпилотажный дисплейEFIS

Обзор

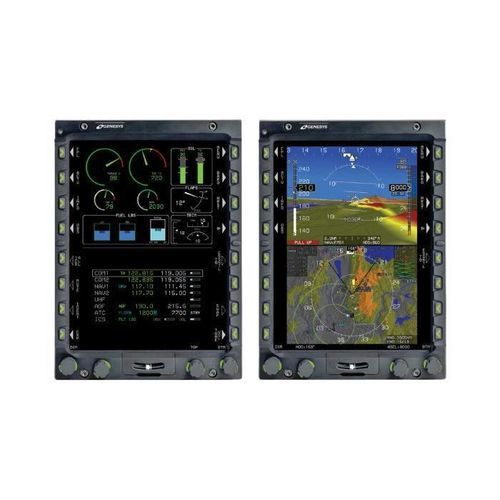

Комплекты интеллектуальных дисплеев IDU-680 EFIS предлагают настраиваемые форматы PFD и MFD для отображения авиационных приборов, движущейся карты, HSI, планировщика полета, информации о трафике, рельефе, погодном радаре, даталинке, видео, управления радио/аудио и индикации двигателя. IDU-680 включает встроенную систему управления полетом (FMS) и интегрированную Class-A TAWS (Terrain Awareness and Warning System) для поддержки ситуационной осведомлённости и распределения нагрузки пилота. Авионная система Genesys имеет открытую архитектуру для интеграции оборудования специальных миссий.

Особенности
3D Synthetic Vision от Genesys повышает ситуационную осведомлённость и поддерживает точные операции. Сертифицированный по Level A IDU-680 EFIS использует данные ADAHRS и GPS SBAS для RNP и LPV заходов на посадку и применяет запатентованную систему OASIS® (Open Architecture System Integration Symbology) для отображения параметров двигателя и сообщений CAS. Система интегрируется с выбранными радиоустройствами и погодным радаром и предоставляет порты расширения для будущего развития функционала.

Платформа сокращает количество запасных частей для обслуживания и повышает готовность к выполнению задач. Встроенные интерфейсы для FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL и тактических радиостанций обеспечивают экономичный путь для поэтапных модернизаций и интеграции бортовых средств миссий.

Блоки имеют квалификацию MIL-STD и совместимы с NVG, что позволяет эксплуатировать их в суровых условиях и соответствовать требованиям сертификации; доступны как для OEM-производства, так и для программ модернизации отдельных типов ВС.

В комплекте IDU-680

• 3D Synthetic Vision
• Highway-In-The-Sky (HITS) навигация
• Геопривязанный вектор зависания
• Система предупреждения о местности (TAWS & HTAWS)
• Графическая система управления полетом (FMS)
• Цифровой бортовой регистратор полета (DFR)
• Совместимость с ночным видением (NVG)
• Квалификация MIL-STD
• Интегрированное управление радиосвязью и аудио
• И другое

Разработан для жестких условий эксплуатации
Аппаратное и программное обеспечение проходят квалификационные испытания для работы в жестких условиях эксплуатации с целью обеспечить надежность и готовность к выполнению задач. Экологические и квалификационные испытания включают экстремальные температуры, вибрацию, поражение молнией, HIRF, высоту, песок и пыль, влажность, водозащищенность, стойкость к воздействиям жидкостей, солевой туман и сопутствующие условия.

Технические характеристики

• Семейство моделей: IDU-680 EFIS
• Сертификация: Сертифицировано Level A
• Датчики / данные: Поддержка ADAHRS и GPS SBAS для точных операций, включая заходы RNP и LPV
• Возможности отображения: Конфигурируемые форматы PFD и MFD (авионика, движущаяся карта, HSI, планировщик полета, трафик, рельеф, погодный радар, видео, индикация двигателя)
• Встроенные системы: Графический FMS, Class-A TAWS, цифровой бортовой регистратор
• Синтетическое видение: Genesys 3D Synthetic Vision
• Авионный интерфейс: Символогика OASIS® с открытой архитектурой для сообщений двигателя/CAS; порты расширения для будущего развития
• Интегрированные интерфейсы: Поддержка FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL, тактических радиостанций
• Совместимость: Совместимо с Night Vision/Goggle (NVG)
• Квалификация: Квалификация MIL-STD
• Экологические характеристики: Квалифицировано для экстремальных температур, вибрации, поражения молнией, HIRF, высоты, песка/пыли, влажности, водозащищенности, воздействий жидкостей, соляного тумана и др.
