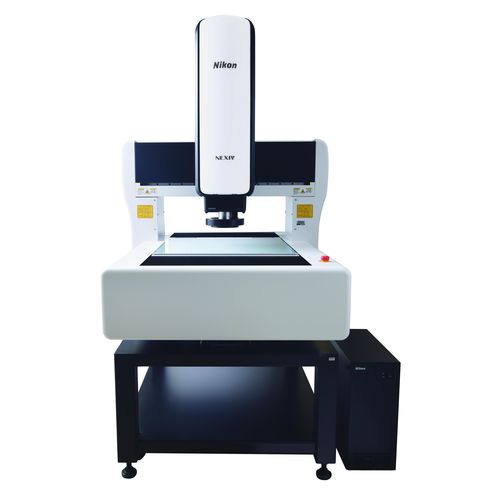

Оптическая машина для трехмерных измерений VMZ-S4540

для аэронавтикиЧПУ

С ростом сенсорной технологии самоуправляемых автомобилей наряду с полным развитием рынка EV в автомобильной промышленности значительно увеличивается количество необходимых и устанавливаемых электронных компонентов. Для этих критически важных компонентов требуется строгий контроль качества, поэтому требования к цеховому измерительному оборудованию становятся все выше. Компания Nikon предлагает серию "NEXIV VMZ-S", подходящую для измерений в этих сложных условиях. Обеспечивается точность в пределах FOV (PF2D, PFV2D). Оптика, разработанная компанией Nikon, обеспечивает высококачественное изображение и точные данные измерений. Погрешность измерения* PF2D0.8 мкм Зуммирующая головка типа 2. Определяется собственным методом измерения компании Nikon. Измерение периметра круглого эталонного устройства. При этом происходит перемещение столика таким образом, чтобы инструмент видеоштангенциркуля в пределах FOV был равномерно расположен в 25 точках по периметру. Погрешность зондирования датчика изображения* PFV2D 0,3 мкм *Зумирующая головка типа 2. Определяется собственным методом измерения компании Nikon. Измерение 25 точек, равномерно расположенных по периметру круглого эталонного устройства в одном месте экрана (без движения сцены). Производительность повысилась благодаря более быстрым перемещениям кадра на короткие расстояния. Это способствует сокращению времени измерения. Наряду с изменением внешнего дизайна был переработан джойстик, используемый для перемещения столика и оптической головки, чтобы сделать управление машиной более простым и менее утомительным при длительной работе.
