Двухкромочная прокладка 70

круговаяиз металлаиз полимера

Обзор

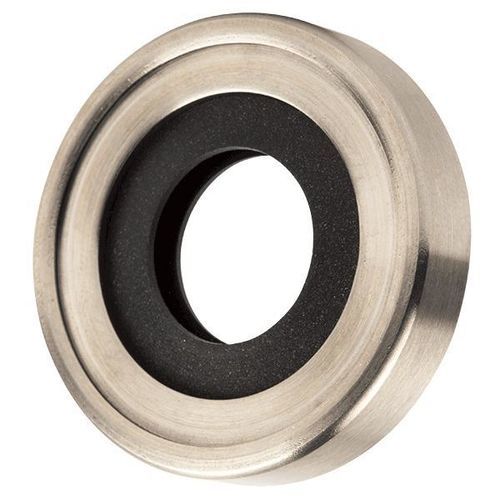

Omniseal® Серии 70, 80 и 90 — ротационные губовые уплотнения с двухкромочным профилем, предназначенные для высоконапорных и высокоскоростных ротационных применений. Конфигурации включают основную резьбовую губу и вторичную уплотняющую губу для смазываемых условий, что обеспечивает улучшенный контроль утечек и увеличенные интервалы обслуживания.

Детали серий

• Серия 70: рассчитана на давление до 400 PSID при смазывающей среде и скорости до 3 500 ft/min. Примеры максимального PV: 300 000 (смазано), 50 500 (без смазки).
• Серия 80: оптимизирована для смазываемых систем при высоких скоростях (до 4 500 ft/min) и давлении до 250 PSID; проектирована для вращения вала по часовой стрелке, если смотреть со стороны атмосферы. Пример максимального PV: 200 000 (смазано).
• Серия 90: аналогична серии 80, но для вращения вала против часовой стрелки при взгляде со стороны атмосферы.

Применение и эксплуатационные характеристики
Эти полимерные ротационные губовые уплотнения часто используются для замены эластомерных губовых уплотнений и углеродных контактных уплотнений в оборудовании, таком как воздушные и холодильные компрессоры, гидромоторы, насосы и вакуумные насосы. Эволюция конструкции направлена на достижение нулевых утечек и увеличение ресурса; в отдельных установках уплотнения Omniseal способны обеспечивать безобслуживную работу более 40 000 часов при рекомендованных условиях.

Стандартные характеристики

• Материалы: металлический наружный корпус; высокопроизводительные полимерные компаунды (выбор материала — инженерами-конструкторами).
• Типичные области применения: гидромоторы, насосы, гидростатические передачи, высоконапорное гидравлическое оборудование, воздушные компрессоры, холодильные компрессоры, вакуумные насосы.
• Температурный диапазон: -50°C до +200°C (-58°F до +392°F).
• Давление: до 28 bar.
• Максимальная скорость: до 30 m/s.
• Размеры (с металлическим корпусом): диапазон диаметров вала 6–330 мм; диапазон диаметров посадочного гнезда 16–380 мм.
• Минимальные допуски обработки: вал ±0.003 in; посадочное гнездо ±0.001 in.

Технические особенности

• Конструкция: ротационное уплотнение вала с двойной губой, опциональная основная резьбовая губа и вторичная уплотняющая губа для смазываемых условий.
• Доступные серии: 70 (наибольшая способность по давлению), 80 (высокая скорость, по часовой), 90 (высокая скорость, против часовой).
• Ограничения PV (примеры): серия 70 до 300 000 (смазано) / 50 500 (без смазки); серия 80 до 200 000 (смазано).
• Рабочая температура: -50°C до +200°C.
• Максимальный расчётный рабочий напор: до 28 bar (в зависимости от условий на месте).
• Максимальная скорость вала: до 30 m/s; серийные значения скорости также указаны в ft/min в разделе деталей серий.
• Диапазон валов (с металлическим корпусом): 6–330 мм; диапазон посадочных отверстий: 16–380 мм.
• Типичные применения: ротационное гидравлическое и пневматическое оборудование, компрессоры, вакуумные насосы.
