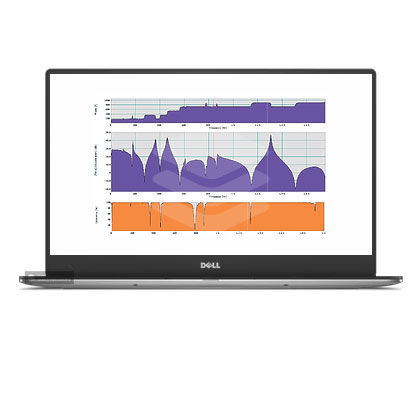

Программное обеспечение для анализа FRF

для измеренийдля авиационно-космической промышленностирежим реального времени

Благодаря специальному структурному режиму, подключаемый модуль FFT предлагает обширную панель инструментов для получения FRF (функция частотной характеристики). Независимо от используемого метода, ударные испытания с молотком или вибровозбуждение, FRF получены безупречно. Основные характеристики Проверяйте правильность получения благодаря различным дисплеям и их предварительному просмотру: Функция частотной характеристики Когерентность Триггерные блоки Усредненные результаты Функции Маршрут и настройки приобретения на основе Excel (Sequencer) Принять/отклонить после усреднения FRFs и когерентности Истинное масштабирование по X-функции до 128 раз 25 601 строк результатов в реальном времени Усредненные во временной области Х-функции Многорежимные генераторы: синус, свип, степ, рандом, мультисинус, чирп, Wav Генераторы плавных изменений: Темпы изменения фазы и амплитуды, аварийное отключение Генераторы высокого разрешения: 10 мкГц от 100 мкГц до 40 кГц До 1000+ каналов в режиме реального времени (анализ + запись) Испытание на воздействие При необходимости отрегулируйте настройки с помощью соответствующего взвешенного окна: равномерность, сила/отклик, ханнинг.. Принять/отклонить измерение удара молотка после проверки достоверности Автодиапазон удара молотком Заранее определите наборы измерений и используйте секвенсор пути узла для отслеживания всех точек измерения Синхронное усреднение сигналов удара во временной области позволяет получать данные о собственных режимах (FRFs, Coherence) оборудования без прерывания его работы (или каких-либо вынужденных колебаний). Эта уникальная функция упрощает оценку естественного резонанса при диагностических операциях.
