Датчик давления для авиационно-космической промышленности P400

абсолютныйдифференциальныйVdc

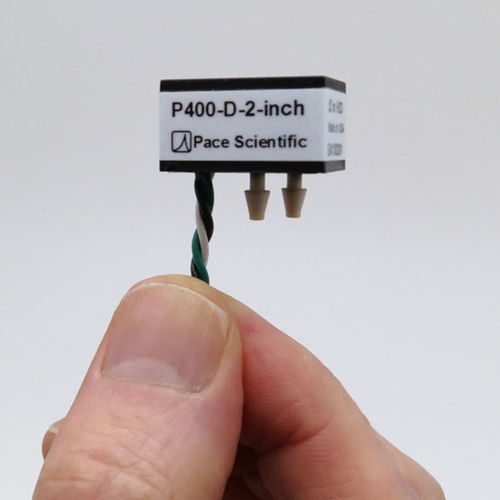

P400-D-2-дюймовый датчик давления (±2 дюйма H2O) Области применения: давление в лаборатории/чистом помещении, давление в фильтре, статическое давление вентилятора. Совместимые среды давления: сухой воздух и инертные газы: азот, гелий, неон, аргон, криптон, ксенон. Диапазон давлений до ± 2 дюйма H2O Миниатюрный размер Высокая точность Низкая мощность Комбинированная линейность, гистерезис и воспроизводимость: - ± 0,25% от диапазона Разрешение: - См. таблицу ниже Диапазон рабочих температур: - Пси-диапазон: -25 - 90°C (от -13 до 194°F) ±2 дюйма Диапазон H2O: от -10 до 85°C (от 14 до 185°F) Компенсированный диапазон температур: - Пси-диапазон: -от 10 до 85°C (от -4 до 185°F) Диапазон ±2 дюйма H2O: 0 - 60°C (от 32 до 140°F) Полоса общей ошибки в компенсированном температурном диапазоне - Пси-диапазон: 1% испанцев ±2 дюйма Диапазон H20: 2% от пролета Напряжение питания - от 4,75 до 5,25 В пост. тока Потребляемая мощность: - 3,5 мА при 5 В пост. тока (поставляется регистратором скорости) Выходной сигнал - 0.от 5 до 4,5 В пост. тока при напряжении питания 5 В пост. тока. Выход ратиометрический для напряжения питания. Проводка: - Белый: E клемма логгера Pace (Питание) Зеленый: Аналоговый вход регистратора импульсов (сигнал) Черный: "C" терминал логгера "Pace" (Земля) Давление разрыва: - См. таблицу доступных моделей (ниже). Вес: - 0,3 унции. (8 грамм) Физические: - Эпоксидный герметичный термопластиковый корпус с тремя скрученными выводами, длина 18 дюймов. Порты давления: - Порты допускают использование трубок диаметром 3/32 дюйма (или трубок диаметром 2,4 мм). Принимаются трубки диаметром 1/8 дюйма (или трубки диаметром 3,2 мм) с прилагаемым комплектом переходников (подробнее см. ниже). Предлагаемые способы монтажа: - Для крепления напорных шлангов вблизи корпуса датчика используйте кабельные стяжки или хомуты-липучки. Дополнительное монтажное основание (см. ниже) Общий размер: - 0,9" x 0,6" x 0,75" (23 мм x 15 мм x 19 мм)
