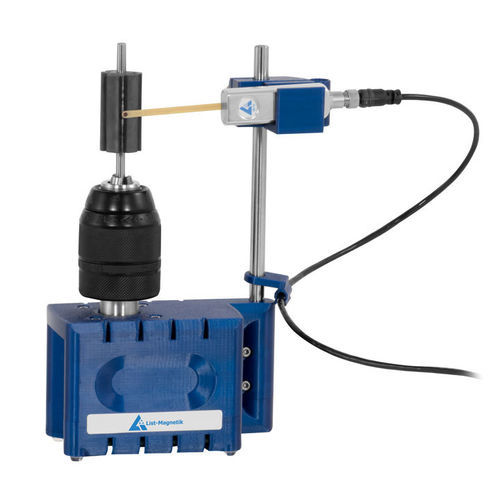

Тестер магнитное поле Rotor-Check 400

для авиационной электроникивоздухоплавательный

Описание продукта
Устройство для тестирования магнитного поля Rotor-Check 400 — это практичный тестовый аппарат для измерения профиля магнитного поля роторов. Устройство и измерительный зонд подключаются напрямую через USB к ПК с Windows. Оно идеально подходит для точных измерений и анализа магнитного поля.

• Тестирование профиля магнитного поля ротора
• Прямое подключение устройства и зонда через USB к ПК с Windows
• Идеально подходит для точных измерений и анализа магнитного поля

Возможные параметры измерения

• Качество магнита или намагничивания
• Ошибки сборки пакета ламелей
• Влияния из-за неоднородности ламинированного сердечника
• Положение пакета ламелей относительно вала
• Магнитизация рассеянного поля
• Локальные и глобальные полюсные наконечники
• Плотность потока в центре полюса
• Ширина полюса
• Смещение полюса
• Сравнение полюсов

Функциональность
Точный и высокоразрешающий шаговый двигатель вращает ротор на 360° за считанные секунды. С помощью бесплатного программного обеспечения RotorCheck вы можете записывать и статистически оценивать точную кривую магнитного поля и угла. Измерительный зонд размещается на постоянном расстоянии от ротора с помощью регулируемого по высоте крепления, чтобы обеспечить сопоставимые магнитные измерения во время вращения и точную силу магнитного поля по всему профилю ротора.
Ось ротора может быть толщиной до 13 мм. Крепление зонда регулируется по высоте до 12 см, что позволяет гибко обрабатывать роторы разных размеров.
Измеренные значения могут быть экспортированы напрямую в виде графика или CSV (например, для Microsoft Excel) с помощью программного обеспечения RotorCheck.
Комплект поставки
Rotor-Check 400 поставляется с поперечным язычковым зондом PM4-TR. В комплект поставки входят 3 держателя для измерительного зонда для осевого или радиального измерения. Адаптерные втулки для определенных расстояний до магнитного ротора доступны по запросу.
Rotor-Check 400 и измерительный зонд подключаются к ПК или ноутбуку с помощью двух USB-портов и не требуют дополнительного внешнего источника питания.
Пример применения
Устройство подходит для измерения и анализа магнитных роторов в различных промышленных приложениях.

Технические данные
Единицы измерения: A/cm – kA/m – Gauss – mTesla переключаемые (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
Зонд: Поперечный язычковый зонд LM-MP-PM4-TR
Диапазон измерения постоянного поля: 0-40,000 A/cm (± 4000mT)
Точность: ± 1 A/cm до 50 A/cm, ± 2% от измеренного значения от 50 A/cm
Направление измерения: Радиальное или Аксиальное
Разрешение: 0,1 A/cm (0,01 mT)
Максимальный диаметр ротора: d ≤ 60 mm
Высота зонда: максимум 12 cm
Держатель оси ротора: d = 0,3 mm - 13 mm
Минимальное расстояние измерения: 0,3 mm (когда зонд касается ротора)
Дисплей: Мгновенная сила поля в течение одного или нескольких оборотов
Количество точек измерения: за один оборот (360°), регулируемое 300 / 500 / 1000 точек
Продолжительность измерения: регулируемая: 23 / 45 / 90 секунд для 360°
Хранение кривой: CSV-файл (например, для импорта в Microsoft Excel), файл изображения (.png)
Калибровка: Калибровка нулевой точки через программное обеспечение (должна быть выполнена без вставленного ротора)
Подключение: 2 x USB – Порт к ПК
Источник питания: USB
Размеры: 120 x 60 x 195 mm
Вес: 780 g

Характеристики / Спецификации

• Испытательное устройство для измерения профиля магнитного поля роторов
• Прямое USB-подключение к ПК с Windows
• Высота зонда регулируется до 12 см
• Максимальный диаметр ротора: 60 mm
• Диапазон измерения до 40,000 A/cm (± 4000mT)
• Разрешение: 0,1 A/cm (0,01 mT)
• Хранение в формате CSV или PNG
• Калибровка нулевой точки через программное обеспечение
• Питание через USB
• Размеры: 120 x 60 x 195 mm
• Вес: 780 g
