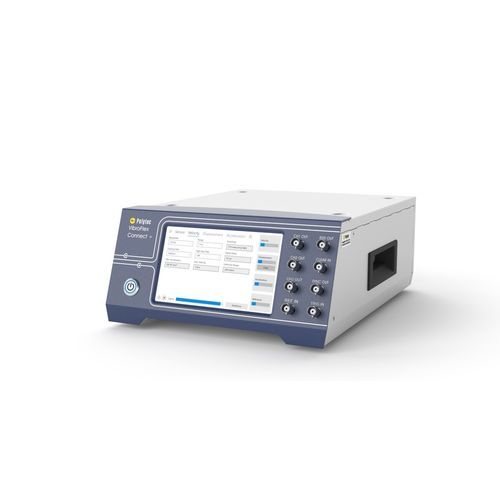

Виброметр лазер VibroFlex Connect+

лазер с эффектом Доплераоптическийбесконтактный

Обзор
Фронт‑энд бесконтактного лазерного виброметра и модульное ядро для системы VibroFlex. VibroFlex Connect+ выполняет FPGA‑обработку сигналов для преобразования исходных доплеровских сигналов в синхронизированные выходы перемещения, скорости и ускорения. Устройство поддерживает конфигурации под задачи, опциональный встроенный генератор сигналов и входы энкодера/тахо для прогонов, ордера‑ и вращательного анализа. Управление возможны с ПК, через встроенный 7" сенсорный экран или браузерный интерфейс по Wi‑Fi.

Ключевые моменты

• Бесконтактные измерения вибрации в диапазоне DC – 32 MHz.
• Синхронные выходы: перемещение, скорость, ускорение.
• Диапазоны скорости: от ±1 mm/s до ±30 m/s в зависимости от измерительной головки.
• Фазосинхронный эталонный канал и входы энкодера/тахо для ордер‑анализа.
• Цифровой интерфейс VibroLink (Ethernet/WiFi TCP/IP) и опциональный LVDS для передачи в реальном времени.

Функции

• FPGA‑обработка сигналов: декодирование и кондиционирование в реальном времени для получения данных с низким уровнем шума.
• Модульность: совместимость с измерительными головками VibroFlex Neo, Xtra, Xtra Fiber, Compact, QTec, Range, Fiber.
• Удалённая работа: управление через VibSoft, Web‑UI или Wi‑Fi; поддержка HD+ камеры для позиционирования лазерной точки.
• Интерфейсы сигналов: несколько аналоговых BNC‑выходов (скорость, перемещение, ускорение, генератор, RSSI, TTL‑синхрон), режим IQ и VibroLink для TCP/IP передачи.

Характеристики измерений (ключевые данные)
Макс. полоса частот — DC – 32 MHz (Connect+)
Величины измерений — скорость, перемещение, ускорение
Макс. скорость вибрации — ±30 m/s (Xtra Fiber / QTec / Range); ±12 m/s (Neo / Fiber / Compact)
Диапазоны скорости — ±1 mm/s до ±30 m/s
Лучшее разрешение скорости — 1,5 nm/s/√Hz
Лучшее разрешение перемещения — < 30 fm/√Hz
Макс. ускорение — 100 000 km/s²
Обработка сигналов — FPGA‑базированная

Оптика / измерительный лазер
Оптическая схема — совместима с гетеродинным интерферометром (633 nm) и QTec® многопутевым интерферометром (1550 nm)
Измерительный лазер — длина волны 633 nm (HeNe) или 1550 nm (SWIR), в зависимости от головки

Выходы и подключение
Аналоговые выходы — 3 BNC для вибрационных сигналов (скорость, перемещение, ускорение раздельно); 1 BNC для генератора сигналов (макс. 32 MHz); 1 BNC RSSI Out; BNC Sync (TTL); IQ‑выход
Цифровой выход — VibroLink (Ethernet / WiFi, TCP/IP); LVDS (до 3 MHz, реальное время)
Интерфейс ПК — Ethernet (RJ45 M12) + WiFi (TCP/IP); автономный Web‑интерфейс; поддерживаемое ПО для связи с устройством
Генератор сигналов — опция VFX‑L‑SigGenOut (±5 V @ 50 Ω / ±10 V @ 1 MΩ, макс. 32 MHz; синус, chirp, шум)
Референс / входы — BNC эталонный канал (синхронно до 32 MHz); Clear‑In; Trigger In; вход энкодера/тахо (макс. 20 000 об/мин)
Дисплей / UI — 7" цветной сенсорный экран (интерактивный)
ПО — VibSoft (с v6.4); интерфейс VibroLink; управление генератором; автономный Web‑интерфейс

Системные спецификации
Рабочая температура — 0 … +40 °C
Класс защиты — IP20
Потребляемая мощность — макс. 150 VA (включая измерительную головку)
Вес — 7,3 kg (без головки)
Габариты (Д x Ш x В) — 285 x 140 x 383 mm

Совместимые головки / типичные применения

• VibroFlex Neo — высокоразрешающая съёмка и измерения через прозрачные среды (стекло, вода).
• VibroFlex Xtra / Xtra Fiber — удалённые и труднодоступные точки измерения.
• VibroFlex Fiber — дифференциальные измерения и работа в ограниченном пространстве.
• VibroFlex Compact — исследование микроструктур; опциональная встроенная HD+ камера и объективы микроскопа.
• VibroFlex QTec — максимальная оптическая чувствительность для требовательного NDT, биомедицинских задач и управления шейкером.
• VibroFlex Range — дальние измерения на открытом воздухе и мониторинг состояния конструкций (>500 m).

Технические характеристики (кратко)

• Полоса: DC – 32 MHz
• Величины: скорость, перемещение, ускорение (синхронные выходы)
• Макс. скорость: до ±30 m/s (в зависимости от головки)
• Разрешение скорости: 1,5 nm/s/√Hz; Разрешение перемещения: < 30 fm/√Hz
• Макс. ускорение: 100 000 km/s²
• Обработка: FPGA
• Аналоговые выходы: мн. BNC (скорость, перемещение, ускорение, генератор, RSSI, TTL‑синхрон)
• Цифровые интерфейсы: VibroLink (Ethernet/WiFi TCP/IP), LVDS (реальное время)
• ПК‑интерфейсы: Ethernet (RJ45 M12), WiFi, Web‑UI
• Опциональный генератор: до 32 MHz (sin/chirp/noise)
• Референсный канал и вход энкодера/тахо для прогонов и ордер‑анализа
• Дисплей: 7" сенсорный экран
• ПО: VibSoft (v6.4+) с поддержкой VibroLink
• Темп. эксплуатации: 0…+40 °C; IP20; Потребление: макс. 150 VA; Вес: 7,3 kg; Габариты: 285 x 140 x 383 mm
