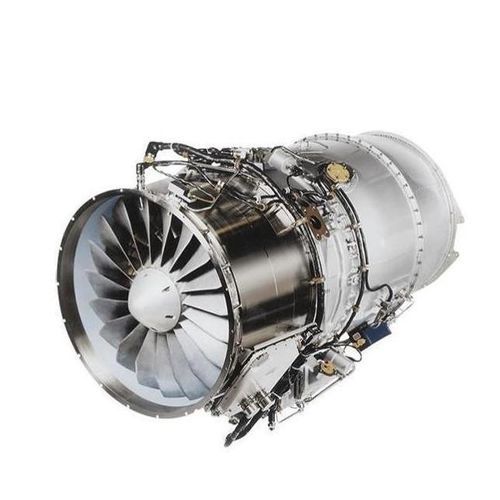

Турбореактор 0 - 100 kN PW500

для служебного самолета

Обзор
Семейство турбовентиляторных двигателей PW500 разработано для лёгких и средних бизнес‑джетов и рынка фракционной собственности. Семейство ориентировано на экономичное расходование топлива, подтверждённую долговечность и надёжность, а также экономику эксплуатации, подходящую для интенсивной эксплуатации.

Основные характеристики

• Семейство включает 3 серии и 8 моделей с термодинамическим тягой примерно от 2 900 до 4 700 фунтов‑силы (lbf).
• Надёжность и долговечность поддерживаются доступными комплексными планами гарантии затрат на техническое обслуживание и поддержки.
• На многих моделях доступен FADEC (полностью цифровое управление двигателем) для снижения нагрузки на экипаж и повышения возможностей мониторинга/диагностики состояния двигателя.
• Конструкция обеспечивает простоту обслуживания на крыле (on‑wing) и увеличенные интервалы обслуживания, подходящие для фракционных и авиалиниеподобных операций.

Конструкция и архитектура
PW500 — двухвальный (two‑spool) турбовентилятор с особенностями:

• Широкохордный фэн с повышенной стойкостью к повреждениям от посторонних предметов (FOD).
• Трёхступенчатый высоконапорный компрессор (две осевые ступени + одна центробежная); технология IBR уменьшает число деталей; серии PW535 и PW545 добавляют осевую ступень повышенного давления, приводимую фэном.
• Комбустор с обратным потоком обеспечивает низкие выбросы и повышенную долговечность.
• Одноступенчатая турбина высокого давления с применением современных материалов и охлаждения для длительного ресурса горячей части.
• Двухступенчатая турбина низкого давления (свободная турбина) с ограждёнными лопатками и высокоэффективным смесителем выхлопных газов для снижения расхода топлива и шума.
• Электронное управление двигателем (EEC) с гидромеханическим резервом и FADEC на многих моделях, обеспечивающее двухканальную резервирование и эффективную интеграцию с воздушным судном.

Карточки обзора / Дополнительные характеристики, представленные на странице

• Доказанная долговечность и надёжность в рамках 3 серий и 8 моделей, соответствующие запросам операторов фракционной собственности и эксплуатантов бизнес‑джетов.
• Передовые технологии: наличие FADEC на многих моделях поддерживает диагностику и готовность к вылету.
• Глобальная поддержка клиентов: Pratt & Whitney обеспечивает сервисные центры, полевых представителей, продвинутую диагностику и большой парк арендных/обменных двигателей.

Применения (выбранные сочетания моделей и самолётов)

• PW530A — Cessna Citation Bravo
• PW535A — Cessna Citation Ultra Encore; Cessna UC‑35 C/D
• PW535B — Cessna Citation Encore+
• PW535E — Embraer Phenom 300
• PW545A — Cessna Citation Excel
• PW545B — Cessna Citation XLS
• PW545C — Cessna Citation XLS+
• PW545D — Cessna Citation Ascend

Технические характеристики (таблица)
Engines | Thermodynamic thrust class* (Pounds) | Mechanical thrust class* (SHP) | Height** (inches) | Width** (inches) | Length** (inches)
PW545 Series | 4,700 | 4,100 | 47 | 32 | 68
PW535 Series | 4,100 | 3,400 | 38 | 29 | 66.5
PW530 Series | 3,100 | 2,900 | 35 | 28 | 60

* Значения тяги приведены ориентировочно для взлёта. Условия: уровень моря, стандартный день, статические условия, неустановленные.
** Размеры ориентировочные.

Характеристики / технические спецификации

• Название семейства: PW500
• Производитель (марка): Pratt & Whitney
• Архитектура: двухвальный турбовентилятор
• Компрессор высокого давления: три ступени (две осевые + одна центробежная); технология IBR; PW535/PW545 включают осевую ступень повышения, приводимую фэном
• Комбустор: обратный поток (низкие выбросы, долговечность)
• Турбины: одноступенчатая турбина высокого давления; двухступенчатая турбина низкого давления (свободная турбина, ограждённые лопатки)
• Управление: электронное управление двигателем (EEC) с гидромеханическим резервом; FADEC на многих моделях (двухканальная резервированность)
• Выхлоп: продвинутый смеситель выхлопных газов для улучшения характеристик и снижения шума
• Модели / серии: PW530 Series, PW535 Series, PW545 Series (3 серии; всего 8 моделей)
• Диапазон тяги (примерно): 2 900–4 700 lbf (термодинамический класс тяги)
• Типичные размеры (примерно) указаны по сериям в таблице спецификаций
• Целевые платформы: лёгкие‑средние бизнес‑джеты; разработано для рынка фракционной собственности и аналогичных операций
• Техническое обслуживание: семейство оптимизировано для увеличенных интервалов обслуживания и обслуживания on‑wing; многие модели поддерживают расширенный мониторинг состояния двигателя и диагностические функции
