FixtureBuilder - это программный пакет для 3D-моделирования, предназначенный для создания и документирования комплектов крепежа.
Программное обеспечение можно использовать с CAD-моделью проверяемой детали, которая импортируется в FixtureBuilder, чтобы вокруг нее можно было построить приспособление. Затем все приспособление вместе с проверяемой деталью может быть экспортировано в программное обеспечение для программирования контроля. FixtureBuilder поддерживает большинство форматов CAD, включая IGES, SAT и STEP.
Особенности и преимущества
FixtureBuilder предлагает широкий спектр преимуществ для заказчиков, обусловленных превосходным пониманием компанией Renishaw передовой практики в области метрологии и контроля деталей.
Все стандартные опорные плиты и крепежные детали удобно организованы в каталогах с вкладками, сгруппированными по категориям деталей и размерам резьбы.

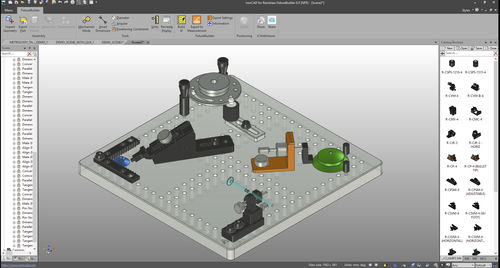

Просто перетащите компоненты на пластину или другой компонент. Технология SmartSnap®* автоматически выравнивает их, указывая координаты сопрягаемых отверстий X, Y и Z.
Функция TriBall®* позволяет пользователям программы FixtureBuilder самостоятельно перемещать детали в рабочем пространстве 3D.
Простая в использовании функция ограничений позволяет точно расположить проверяемую деталь на приспособлении. Выбор доступных режимов ограничений включает: выравнивание, сопряжение, концентрический, касательный и т.д.
Проектируйте приспособления для контроля деталей, установленных на нескольких пластинах, закрепленных на быстрой, простой и повторяемой рельсовой системе QuickLoad.
FixtureBuilder предлагает возможность импорта и экспорта наиболее распространенных 3D CAD файлов (Parasolid, Step, ACIS, STL, IGES и т.д.).
Пользователи могут создавать комплекты крепежа и пользовательские пластины и хранить их в определенных пользователем библиотеках для дальнейшего использования и ссылок.
---
