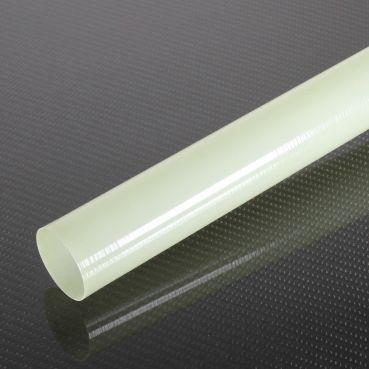

Жесткий шланг из ткани 45634-FG

из углеродного волокнаиз стекловолокнамножественный

В отличие от металлов, которые имеют одинаковые свойства во всех направлениях (изотропные), свойства композитов меняются в зависимости от ориентации волокон в каждом слое Рулонные трубы изготавливаются с использованием нескольких слоев препрега из углеродного волокна (и, если указано, других материалов). Как правило, толщина каждого слоя составляет около 0,006 дюйма, что означает, что трубка с толщиной стенки 0,060 дюйма обычно состоит из 9-10 отдельных слоев углеродного волокна. Количество слоев позволяет нам варьировать ориентацию волокон по всей толщине, создавая высокоэффективный продукт. Тканевые трубки имеют внешний слой тканого материала (обозначенный ниже как 0°/90°). Обычно этот внешний слой представляет собой саржевое переплетение 2x2 (диагональный вид, показанный ниже), но он также может быть полотняным переплетением (небольшая шашечная доска), расправленным полотном (широкоформатное полотняное переплетение / шашечная доска) или другим внеосевым переплетением, например, оплеткой. Сердцевина этих трубок почти всегда состоит из разнонаправленных слоев "уни". Uni Tubing состоит из разнонаправленных слоев "uni", как и тканевые трубки, однако вместо того, чтобы внешний слой был тканевым, он однонаправленный и, как правило, ориентирован под углом 0° (волокна идут по всей длине). *На этой схеме показана "общая" схема укладки. Рассматриваемый SKU может не иметь схемы укладки, показанной на этой диаграмме. Для просмотра конкретной схемы укладки данного SKU, пожалуйста, обратитесь к вкладке "LAYUP ORIENTATION".
