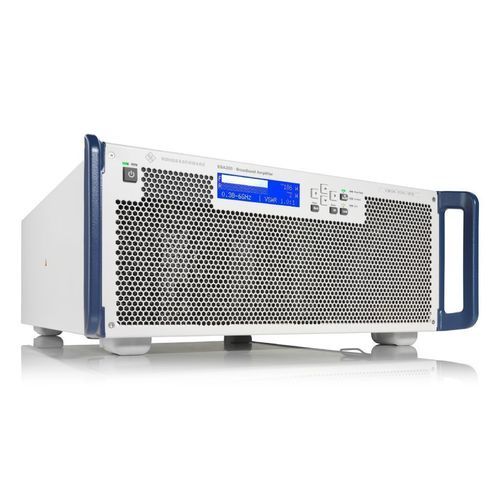

Тестер для авиационной электроники BBA300 series

воздухоплавательныйкомпактный

Обзор
Семейство R&SBBA300 представляет собой компактные модульные твердотельные широкополосные усилители, разработанные для высокой доступности в стендовых и измерительных средах, таких как EMC-испытания, валидация продукции, OTA-тесты на совместимость и испытания RF-компонентов. Серия поддерживает непрерывные RF-сканирования по широким диапазонам частот, обеспечивая высокую линейность, низкую плотность шума и контролируемые гармоники.

Ключевые факты

• Непрерывные RF-сканирования по очень широким диапазонам до 18 GHz (в зависимости от модели)
• Линейная выходная мощность до 1000 W P1dB при низкой плотности шума и типичных гармониках около -25 dBc
• Поддержка модуляций: амплитудная, частотная, фазовая, импульсная и сложный OFDM
• Высокая доступность и устойчивость работы при сильных несоответствиях, при открытом/коротком выходе
• Гибкие масштабируемые конфигурации с возможностью расширения частоты и мощности аппаратными и программными опциями

Описание семейства продуктов
Семейство R&SBBA300 включает конфигурируемые одно-, двух- и многодиапазонные усилительные системы. Компактные модульные 19" вставные блоки обеспечивают масштабируемые шкафные решения. Диапазон частот и выходная мощность конфигурируемы и расширяемы; опции коммутации позволяют комбинировать усилители для многодиапазонных систем.

Характеристики и функции

• Широкополосное усиление от 380 MHz до 18 GHz в зависимости от модели, высокая линейность и плотность шума до примерно -110 dBm/Hz
• Настраиваемая рабочая точка (опция ПО R&SBBA-PK1) для переключения между классами A и AB с целью оптимизации линейности, точности импульсов или максимальной выходной мощности
• Надежная RF-конструкция выдерживает большие несоответствия (во многих конфигурациях полная RF-мощность при VSWR до 6:1), включает интеллектуальные защитные механизмы и периодическую компенсацию смещения
• Современный GUI с ролью, удаленное управление SCPI через Ethernet и опциональный SNMP для интеграции в автоматизированные испытательные стенды

Доступные модели (модель — диапазон частот — выход P1dB)
Однодиапазонные модели:
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

Примеры двух-/многодиапазонных моделей:
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

Типичные применения

• EMC-испытания и тесты соответствия, где непрерывные широкополосные сканирования сокращают время испытаний
• Валидация продукта и тестирование RF-компонентов для беспроводных коммуникаций (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee)
• OTA-тесты на совместимость, системные RF-испытания и автоматизированные испытательные стенды

Примечания
Расширения частоты и мощности доступны как программные, так и аппаратные опции. Конфигурации систем могут включать RF-вход/выход переключатели, ответвители, нагрузки и прочие аксессуары для построения многодиапазонных и высокомощных стоечных систем.

Технические характеристики

• Частотный диапазон (семейство): 380 MHz — 18 GHz (зависит от модели)
• Максимальная RF-выходная мощность: до 1000 W P1dB (зависит от модели)
• Примеры выходов P1dB: 15 W, 25 W, 30 W, 50 W, 90 W, 180 W, 300 W, 500 W, 1000 W
• Плотность шума: до приблизительно -110 dBm/Hz
• Гармоники: типично около -25 dBc
• Поддержка модуляции: амплитуда, частота, фаза, импульс, сложный OFDM
• Толерантность к несоответствию: полная RF-мощность при высоком VSWR (до 6:1 в типичных конфигурациях)
• Интерфейсы управления: Ethernet со SCPI; опционально SNMP
• Программные опции: регулировка рабочей точки (R&SBBA-PK1) и режимы высокой мощности
• Форм-фактор: компактный модульный корпус, 19" вставные блоки для стоечных систем
