+/- .05% полной шкалы долгосрочная точность (типичная)
скорость дискретизации 850 Гц/канал
Доступны несколько диапазонов давления в соответствии с DSA
Вакуум, 5 дюймов H20 до диапазона давления 750 psi
Автоматическая коррекция смещения нуля
Соответствие стандарту IEEE 1588-2008v2 PTP
Универсальная замена для сканеров серии DSA3200
Применение

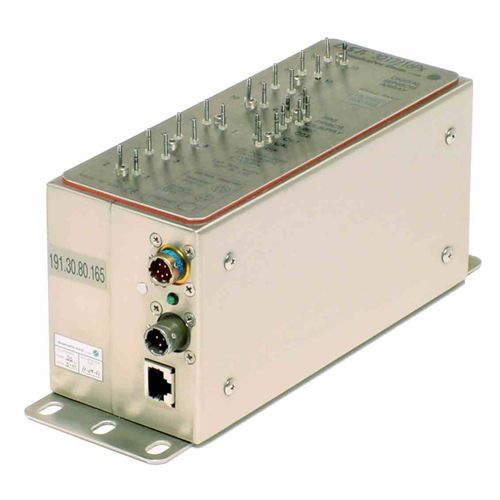

DSA3217-PTP является универсальным и одним из самых популярных сканеров давления. Он способен измерять до 16 давлений газа в различных областях применения. Эти приложения включают испытания в аэродинамической трубе для зданий, аэрокосмические и автомобильные аэродинамические испытания, испытания газовых турбин, испытания компрессоров, а также другие испытания турбомашин, измерение расхода через отверстие, аэродинамические проверки ветровых турбин и т.д. Доступные опции включают общее эталонное давление или индивидуальное эталонное давление. Для приложений, где требуется более надежный сканер давления, целесообразно использовать DSA3218-PTP от Scanivalve. DSA-PTP является последней версией семейства DSA и сохраняет совместимость со стандартными сканерами DSA3217.
Обзор
Системы измерения давления серии DSA3200-PTP представляют собой следующее поколение многоточечного электронного сканирования давления. Цифровой сенсорный массив DSA3217-PTP включает в себя 16 пьезорезистивных датчиков давления с температурной компенсацией, пневматический калибровочный клапан, оперативную память, 16-битный АЦП и микропроцессор в компактном автономном модуле. В результате получается готовый к работе в сети Ethernet модуль сканирования давления.
Микропроцессор компенсирует изменения температуры и выполняет преобразование инженерных единиц измерения. Микропроцессор также управляет срабатыванием внутреннего калибровочного клапана для выполнения нулевой и многоточечной калибровки в режиме реального времени.
---
