Анализатор для сигналов DTS4050

шумадля аэронавтики

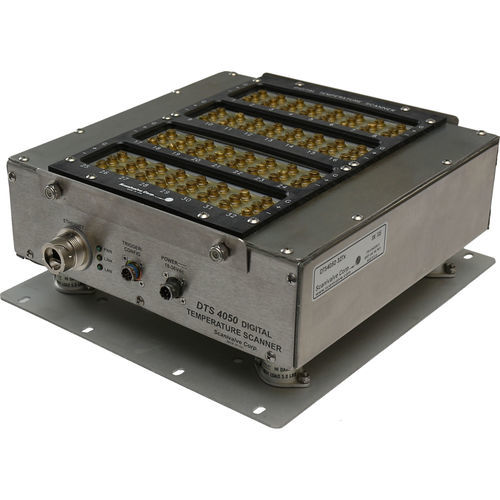

Операционная система реального времени с использованием цифровой обработки сигналов 22-разрядные аналого-цифровые преобразователи Принимает сигналы типа E, J, K, N, R, S, T и B Вывод инженерных единиц, °C, °F, °R, °K и мВольт изоляция между каналами 1000 В пост. тока изоляция входного сигнала 600 В пост. тока 160 дБ, 0-60 Гц отклонение синфазного шума подавление шума в общем режиме 50-60 Гц Открытый тест термопары в программном обеспечении Ethernet 100baseT TCP/IP протокол "сетевая готовность" Совместимость с синхронизацией времени IEEE1588 PTPv2 Точность ±0,5 °C (ограниченное количество типов термопар) Обзор Модель DTS4050/64Tx, цифровой сканер температуры, представляет собой многоканальный сканер термопар. Доступные конфигурации каналов - 16, 32 или 64 канала. DTS включает в себя оперативную память, интегральные низкочастотные фильтры, 22-битные АЦП и микропроцессор, и все это в прочном автономном сканере. Изотермический блок встроен для равномерного температурного эталона (UTR) для каждого входа канала. Таблицы термопар NIST для стандартных типов термопар хранятся во флэш-памяти и используются для точного преобразования в конфигурируемые инженерные единицы. Микропроцессор использует эти таблицы поиска для преобразования входных сигналов мВ в инженерные единицы. Данные о температуре выводятся в °C, °F, °R, K, милливольтах и отсчетах A/D. Точность DTS4050 для различных типов термопар составляет от ±0,5°C до ±2,0°C в зависимости от типа термопары и полезного диапазона температур. С одним интеллектуальным сканером термопар можно использовать несколько стандартных типов термопар, при этом каждый канал имеет свой тип термопары и конфигурацию сценария заземления. Стандартные модули DTS оснащены входами с винтовыми клеммами, которые позволяют подключать двух- или трехпроводные экранированные или неэкранированные термопары.
