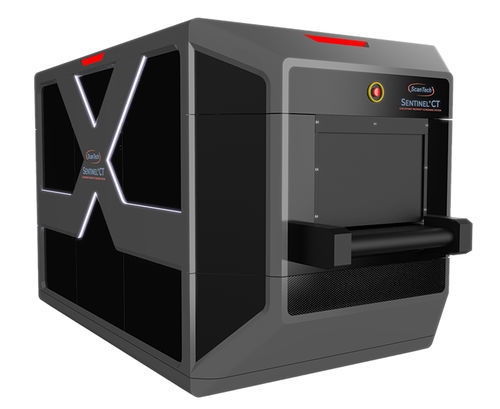

Прибор для контроля с рентгеновским излучением SENTINEL® CT

томографическийавтоматический3D

Обзор
Система контроля багажа на контрольных пунктах SENTINEL® CT от ScanTech — платформа 4-го поколения, использующая автоматизированный процесс дискриминации материалов для формирования множества сигнатур материалов с целью идентификации веществ и предметов интереса. Отсканированный багаж и предметы сегментируются на отдельные зоны интереса и анализируются набором алгоритмов CT‑базированной 3D Ray-Trace Biopsy™, которые формируют цветовую маркировку, звуковые оповещения и видимые границы обнаруженных угроз. Операторы могут изменять и улучшать изображения на мониторе Ultra‑High Definition для точного определения местоположения угрозы и последующего вмешательства.

Ключевые отличия — фиксированный гантри vs вращающийся гантри CT
Фиксированный гантри — выше пропускная способность, более долговечен, ниже TCO

• CT‑сканеры с фиксированным гантри остаются статичными при обработке предметов на конвейере
• Пропускная способность в основном ограничивается вычислительной мощностью
• Работает от однофазного питания 120 VAC для широкой совместимости
• Четырехплановая архитектура фиксированного гантри обеспечивает высокоразрешающие 3D‑изображения
• Отсутствие вращающихся механизмов и меньшее количество подвижных частей повышают надежность и снижают затраты на обслуживание

Вращающийся гантри — медленнее, больше обслуживания, выше TCO

• Происходит от систем, разработанных для медицины в 1972 году
• Пропускная способность ограничена; для ее увеличения требуются более высокие скорости вращения
• Высокая скорость вращения может потребовать усиления пола и привести к потере данных или рискам безопасности
• Подвижные части требуют более частых простоя и более высоких затрат на обслуживание

Искусственный интеллект Sentinel: как это работает
Virtual Sentinel, проприетарное AI‑приложение ScanTech, генерирует синтетические данные, неотличимые от реальных сканов. Машинное обучение обучается на реальных и синтетических данных для улучшения результатов обнаружения. Модели Virtual Sentinel воспроизводят архитектуру системы, параметры и производительность для поддержки разработки и обновления алгоритмов. Физические модели и синтетические данные создают представления взрывчатых веществ, угроз, опиоидов, предметов маскировки и других объектов интереса. Сегментация содержимого и выбор целевых областей существенно улучшаются за счет предсказаний, полученных с помощью ИИ.

Отображение изображений и интерфейс оператора
Угрожающие и неугрожающие предметы и материалы четко идентифицируются, цветово маркируются и сопровождаются оповещением на мониторе Ultra‑High Definition. Если 3D‑биопсия определяет зону как потенциальную угрозу, дополнительные биопсии подтверждают сигнатуры и создают видимую цветную границу и сигнал тревоги, указывая тип и местоположение угрозы. Операторы могут манипулировать и улучшать изображения для точного определения местоположения угрозы или контрабанды.

Отсканированные изображения
Карусель отсканированных изображений SENTINEL® CT демонстрирует виды материал‑дискриминации в нескольких цветовых и рендер‑режимах, включая неорганические, инверсные, helium‑виды и цветовую материал‑дискриминацию.

Физические характеристики
РАЗМЕРЫ ТОННЕЛЯ
25.5 (Ш) x 16.75 (В) дюймов или 647.7 (Ш) x 425.45 (В) мм

ОБЩИЕ ГАБАРИТЫ
131 (Д) x 59 (Ш) x 65.3 (В) дюймов или 3327.4 (Д) x 1498.6 (Ш) x 1658.62 (В) мм (макс. масса 4500 lbs или 2041 кг)

ТРЕБОВАНИЯ К ПИТАНИЮ
120 или 240 VAC +10%/-15%; 50/60Hz; макс. 3 kVA (США). Доступны другие международные электрические требования.

Технические характеристики CT

• ВИДЫ СКАНИРОВАНИЯ: CT с фиксированным гантри и четырьмя независимыми плоскостями сканирования, дающими три оси диссекции: Ось #1 – перпендикулярна ленте; Ось #2 – наклон вдоль ленты, вид с входа; Ось #3 – наклон вдоль ленты, вид с выхода
• ДИСКРИМИНАЦИЯ МАТЕРИАЛОВ: Автоматическая дискриминация материалов (цветовая маркировка и оповещение)
• ПРОНИЦАЕМОСТЬ: 35 мм стали
• ПРОПУСКНАЯ СПОСОБНОСТЬ: 800+ сумок/посылок в час
• РЕНТГЕНОВСКИЕ ГЕНЕРАТОРЫ: Четыре моноблока 80–170 kV (герметично закрытые)

Применения
Системы SENTINEL® CT разрабатываются для контрольных пунктов в аэропортах и других объектах безопасности, где требуется автоматическое определение местоположения, дискриминация и идентификация угрожающих материалов и предметов интереса. Платформа масштабируема для проверки от малых посылок и багажа до крупногабаритных грузов (линейка ALL SECURE® предназначена для тяжелых грузов с генераторами квадро‑энергии 3–10 MeV).

Характеристики / технические спецификации

• Model / Denomination: SENTINEL® CT
• Manufacturer / Brand: ScanTech
• Размеры тоннеля: 25.5 in (W) x 16.75 in (H) (647.7 x 425.45 mm)
• Габариты: 131 in (L) x 59 in (W) x 65.3 in (H) (3327.4 x 1498.6 x 1658.62 mm)
• Максимальная грузоподъёмность: 4500 lbs (2041 kg)
• Питание: 120 или 240 VAC ± допуск; 50/60 Hz; до 3 kVA (США)
• Архитектура сканирования: CT с фиксированным гантри, четыре независимые плоскости, три оси диссекции
• Дискриминация материалов: Автоматическая, цветовая маркировка, оповещение
• Проницаемость: 35 mm стали
• Пропускная способность: 800+ сумок/посылок в час
• Рентген‑генераторы: Четыре герметичных моноблока 80–170 kV
• Функции ИИ: Virtual Sentinel синтетические данные + физические модели, CT‑базированные алгоритмы 3D Ray-Trace Biopsy™
