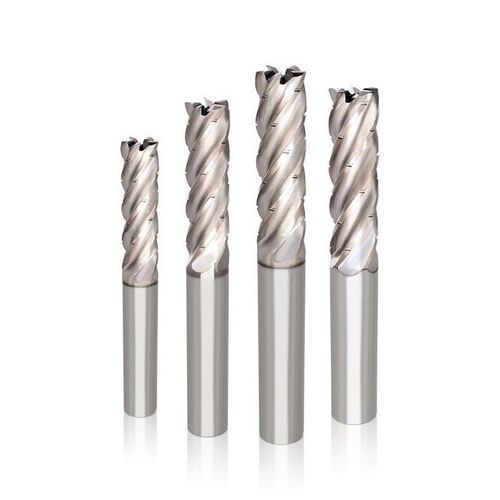

Фреза с угловым радиусом S-Carb H5

с покрытиемPVDдля меди

Обзор продукта
Разработанные для универсальной обработки алюминия и других цветных металлов, 5‑зубые концевые фрезы S‑Carb H5 сочетают открытую геометрию канавок, интегрированные ломающие стружку элементы, центральный подвод СОЖ и покрытие Ti‑NAMITE‑B для обеспечения высокой производительности съёма материала и отличной чистовой поверхности в различных режимах резания.

Особенности

• Открытая геометрия канавок — Обеспечивает эффективный отвод стружки при агрессивном выборке канавок и высокоэффективном фрезеровании.
• Интегрированные ломающие стружку элементы — Формируют короткую контролируемую стружку, улучшают её отвод и позволяют увеличить осевую глубину резания.
• Центральный канал подачи СОЖ — Подаёт охлаждающую жидкость непосредственно в зону резания для улучшения отвода стружки и теплового контроля.
• Оптимизированная форма торца — Улучшает возможности рэмпинга, уменьшает вибрации и повышает качество поверхности, сокращая объём последующей финишной обработки.
• Покрытие Ti‑NAMITE‑B (PVD) — Снижает трение, минимизирует образование насадки и продлевает ресурс инструмента при обработке алюминия.

Сравнение качества поверхности (внутренняя оценка)
Внутренние испытания на алюминиях 6061 и 7075 показали, что S‑Carb H5 стабильно обеспечивает лучшее качество поверхности по сравнению с конкурентами A–E, давая более гладкие и стабильные результаты и уменьшая потребность в последующей отделке.

Сведения о серии

• Диаметры режущей части: 3/8" - 3/4" | 10 mm - 20 mm
• Длина рабочей зоны: 1‑1/4" - 2‑3/8" | 32 mm - 64 mm
• Общая длина: 3" - 5" | 75 mm - 120 mm
• Диаметр хвостовика: 3/8" - 3/4" | 10 mm - 20 mm
• Размеры радиуса фаски: 0.010" - 0.120" | 0.25 mm - 3 mm
• Покрытие: Ti‑NAMITE‑B (PVD)
• Специальные опции: торцовая (square end), радиус фаски
• Все размеры оснащены интегрированными ломающими стружку элементами и центральным отверстием для СОЖ.

Основные применимые материалы

• Алюминиевые сплавы ≤ 88 HRb
• Медные сплавы ≤ 23 HRc

Отраслевые области применения

• Авиакосмическая промышленность
• Медицина
• Энергетика
• Автомобильная промышленность
• Литейное производство и формовка
• Общее машиностроение

Технические характеристики

• Наименование: S‑Carb H5
• Тип инструмента: 5‑зубые концевые фрезы, оптимизированные для алюминия и цветных металлов
• Диапазон диаметров: 3/8" - 3/4" (10 mm - 20 mm)
• Длина режущей части: 1‑1/4" - 2‑3/8" (32 mm - 64 mm)
• Общая длина: 3" - 5" (75 mm - 120 mm)
• Диаметр хвостовика: 3/8" - 3/4" (10 mm - 20 mm)
• Радиусы фаски: 0.010" - 0.120" (0.25 mm - 3 mm)
• Покрытие: Ti‑NAMITE‑B (PVD)
• Ключевые особенности: открытая геометрия канавок, интегрированные ломающие стружку элементы, центральный канал подачи СОЖ, оптимизированная форма торца
• Специальные опции: торцовая/квадратная форма, радиус фаски
• Подходящие материалы: алюминиевые сплавы (≤ 88 HRb), медные сплавы (≤ 23 HRc)
• Примечания по производительности: лучшая отделка поверхности по сравнению с протестированными конкурентами на 6061 и 7075; разработаны для высоких скоростей съёма материала и отличной поверхности.
