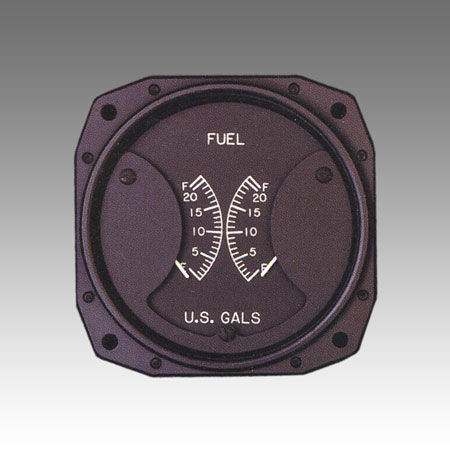

Двухтопливный манометр 1U432 выполнен в виде компактного 3-дюймового прибора. Он имеет двойные механизмы Дарсонваля, которые приводятся в действие двумя резистивными ламповыми преобразователями в топливных баках. Два противоположных указателя резко выделяются на неотражающем черном фоне.
Высота:
3.25"
Ширина:
3.25"
Глубина:
1.82" (макс.)
Вес:
0.5 фунтов.
Маркировка:
Матовый белый
Отделка:
Плоский черный
Соединительный разъем
MS3106A-14S-5S
Вывод контактов
Контакт A:
24 В ПОСТОЯННОГО ТОКА
Контакт B:
Левый сигнал
Контакт C:
Заземление
Контакт D:
14 В ПОСТ. ТОКА
Контакт E:
Правый сигнал
Характеристики окружающей среды
Температура: - -30° до 50° C
Вибрация: -
- CPS: - от 5 до 50
- Максимальная двойная амплитуда: - 0,020 дюйма.
- Максимальное ускорение: - 1,5 G's
Влажность: - от 0% до 95% при 32° C
Высота над уровнем моря: - от 0 до 40 000 футов.
---
