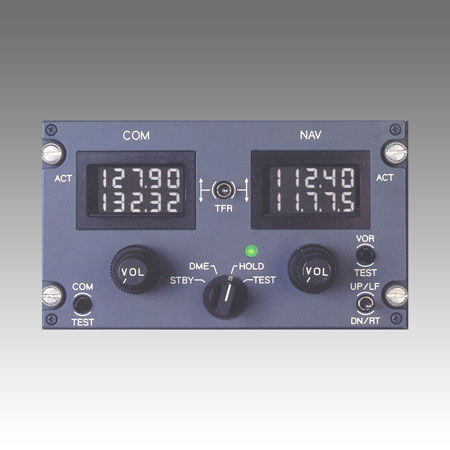

Эта панель управления обеспечивает дистанционную настройку одного приемопередатчика ARINC 546 COMM, двух приемников ARINC 547 NAV и одного приемника ARINC 521D DME. Он способен настраивать частоты COMM от 118.000 до 136.975 МГц с шагом 25 КГц, а частоты NAV от 108.000 до 117.950 МГц с шагом 50 КГц. Кроме того, это устройство обеспечивает выход резистивного моста DME, частоты которого сопряжены с частотами NAV.
Размеры: - 5,75" Ш x 3,375" В x 5,50" Г
Вес: - 3,0 фунта
Дисплеи: - 4½ разрядный двухстрочный ЖК-дисплей; белые цифры на черном фоне
Цвет панели: - серый, цвет FED-STD-595 # 36118
Цвет ручки: - черный
Номенклатура: - Белая, с подсветкой
Освещение: - Панель и дисплей: Белый
Удержание DME: зеленый
Разъемы
J1 (NAV) - MS 24264R22B55P8
J2 (DME) - MS 24264R18B31PN
J3 (VHF COMM) - MS 24264R18B31P6
Требования к питанию
Основное питание: - 28 вольт постоянного тока, @ 150 мА (номинально)
Освещение: - 5 В переменного тока, @ 2,0 A (максимум)
---
