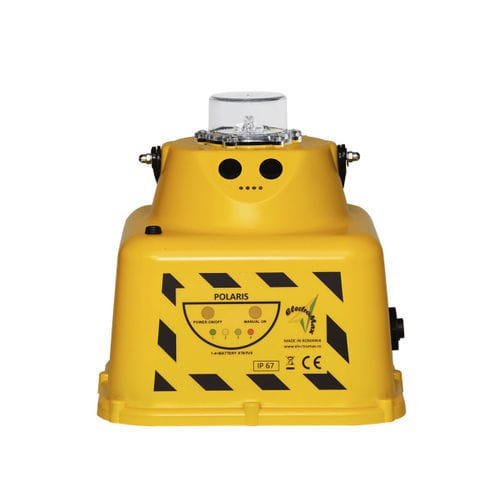

Фонарь для аэропорта AL 117-01-RELEDсолнечныйцветной
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Сфера применения
- для аэропорта
- Технология
- LED
- Другие характеристики
- солнечный, цветной, красный, желтый, переносной
Описание
Polaris Свет без обслуживания - это переносные огни, используемые в аэропортах для сигнализации работ или закрытия взлетно-посадочных полос или рулежных дорожек
Спецификация
Материал корпуса: поликарбонат
Цвет корпуса: авиационный желтый (RAL 1004)
Рассеиватель: ударопрочный прозрачный поликарбонат - IK10
Тип аккумулятора: свинцово-кислотный
может иметь датчик фотоэлемента для автоматического включения света в ночное время
имеется кнопка включения/выключения питания для полного отключения батареи
лампы можно заряжать на стеллажах или с помощью солнечных батарей
Электропитание
Электропитание обеспечивается 1 перезаряжаемой герметичной свинцово-кислотной батареей 12В - 12Ah
Потребляемая мощность: приблизительно 2 Вт/час
Оптические характеристики
Луч
Всенаправленный, 360 horisontal
Вертикальное возвышение: 0°/10°
КРАСНЫЙ ЦВЕТ
минимум 10 кд
* в соответствии с ИКАО, параграф 7.4.4
---
