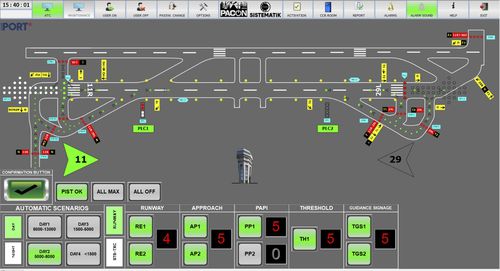

Система управления техническое обслуживание SmartPORT

для аэропорта

Система ALCMS состоит из трех ПК, расположенных в башне УВД и комнате технического обслуживания, и двух HMI, расположенных в комнатах CCR. Система состоит из 4 мест: -башня УВД -Комната технического обслуживания АТС -Комната CCR Vault1 -Vault2 CCR Room Объяснение: В комнате технического обслуживания УВД установлен интерфейсный шкаф, включающий 2 источника питания 24 В, волоконно-оптический коммутатор промышленного класса, сетевые фильтры, ограничители перенапряжения, MCCB и т.д. ПК на башне подключены к сети через коммутатор внутри этого шкафа. В башне УВД установлены 2 ПК с 24-дюймовыми сенсорными экранами. Еще один ПК находится в помещении/подвале CCR для целей технического обслуживания. Они питаются от ИБП мощностью 1500 ВА. ПК для обслуживания используется для переключения CCR в режимы обслуживания или выхода из строя. Этот ПК становится MASTER для управления системой и авторизации, если оба ПК на башне выходят из строя. Интерфейсные шкафы для комнат CCR имеют ПЛК с мастер-модулем Profibus и модулями ввода/вывода, 7-дюймовый HMI, 2 источника питания 24 В, 2 источника питания 48 В, 2 модуля резервирования для 24 В/48 В PSs, ИБП 1500VA, сетевые фильтры, ограничители перенапряжения, MCCBs и т.д. Два HMI расположены на передней панели шкафа для управления и мониторинга системы в помещениях CCR. Эти HMI могут использоваться как для управления всей системой, так и для управления отдельными CCR в целях технического обслуживания. Разрешение на управление может быть передано на HMI вручную. HMI становятся MASTER одновременно, когда ПК выходят из строя или отключаются от сети. Каждый ПК имеет различное программное обеспечение для управления и мониторинга. В нашей системе ПК могут быть заменены и использоваться вместо друг друга в случае отказа ПК.
