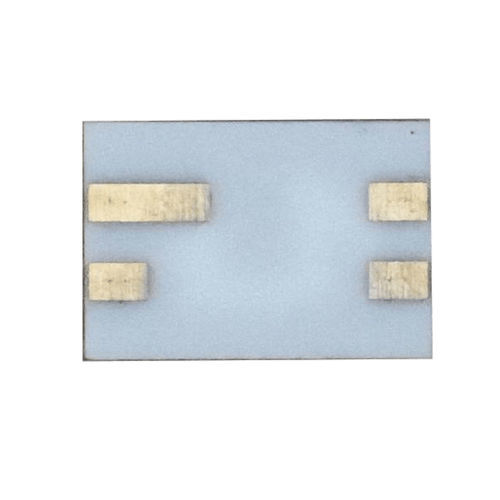

Оптопара фототранзистор OLC049

миниатюрнаядля наружного монтажа

Оптопары OLC049 могут использоваться в крупных спутниковых группировках, где требуется оптическая изоляция в условиях радиации, такой как гамма-, нейтронное и протонное излучение, с высоким коэффициентом передачи тока (CTR) и низким напряжением насыщения VCE. Каждая оптопара состоит из светодиода и кремниевого фототранзистора N-P-N, электрически изолированного, но оптически связанного внутри негерметичного четырехконтактного корпуса Leadless Chip Carrier (LCC). Герметичный вариант оптопары OLC049 для поверхностного монтажа доступен как OLS049, как в неэкранированной версии по каталогу, так и в высоконадежной экранированной версии. Функциональная блок-схема оптрона OLC049 показана на рисунке 1. Абсолютные максимальные номиналы OLC049 приведены в таблице 1. Электрические характеристики приведены в таблице 2. Типичные рабочие характеристики OLC049 показаны на рисунках 2-4. Типовая схема тестирования переключения показана на рисунке 5, а размеры корпуса для OLC049 приведены на рисунке 6. Характеристики - Миниатюрный негерметичный корпус для поверхностного монтажа - Устойчивость к радиации - Высокий CTR гарантирован в диапазоне температур окружающей среды от -55 °C до +125 °C - Электрическая изоляция 1000 В постоянного тока
