МЕМБРАННЫЙ ПАТРОН
ГИБКАЯ МОДУЛЬНАЯ СИСТЕМА

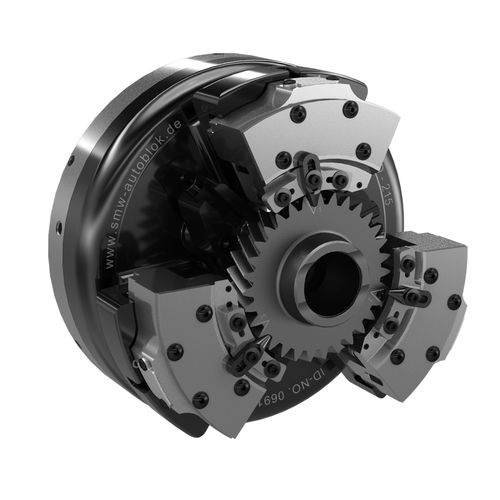

Мембранный патрон с радиальной точной регулировкой центральной линии
Радиальная точная регулировка центральной линии
Система Key Lock = быстрое позиционирование губок для зубчатых колес с различным числом зубьев
Модульная система с губками для зажима по линии шага или снаружи
Патроны Proofline® = полностью герметичные, не требующие обслуживания
Преимущества для применения/клиентов
- Гибкое решение для шлифования с быстрой регулировкой для короткого времени наладки
Технические характеристики
- Регулируемая модульная система губок для зажима различных заготовок одними и теми же губками
- Система Key Lock для быстрого позиционирования шага различных заготовок
- Микрометрическая регулировка центральной линии
- Для малых, средних и крупных партий
- Рабочий упор со средней подачей для воздушного зондирования и встроенные форсунки для СОЖ опционально
- Зажимные губки для зажима O.D. (тип A) опция
- D-Vario Confi gurator: бесплатное приложение для подтверждения правильности настройки (www.smw-autoblok.de/qr/vario)
Стандартное оборудование
Мембранный патрон D-Vario (с крепежными болтами)
Зажим линии продольного наклона
- 6 различных наборов губок для различных наружных диаметров
- Система Key Lock для различных шагов зубчатых колес (см. рисунок A, B и C)
- Зажимные штифты для различных модулей (диаметр шарика от 3,0 мм до 6,0 мм)
- Фиксаторы
---
