ШАХТНЫЙ ПАТРОН С ВЫДВИЖНОЙ ГУБКОЙ
ПРИВОД ЛИЦЕВОЙ ПОВЕРХНОСТИ

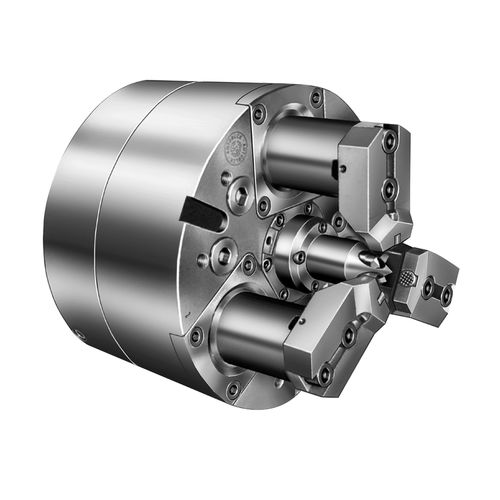

Патрон для токарной обработки валов
Компенсационный зажим губок
Торцевой привод с фиксированным или подпружиненным центром
патроны proofline® = полностью герметичные - не требуют обслуживания
Патрон для токарной обработки валов
■ Компенсационный зажим губок
■ Торцевое водило с фиксированным или подпружиненным центром
■ патроны proofl ine® = полностью герметичные - низкий уровень обслуживания
Преимущества применения/клиента
- Полная обработка валов за одну операцию
- Черновая обработка выполняется с зажатием компенсационных губок
- Окончательная обработка всего контура с помощью торцевого привода при втянутых губках
Технические характеристики
- Выдвижные губки
- Зажим компенсационными губками
- Регулировка торцовочной головки с помощью регулировочных клиньев
- Центральная точка фиксируется или подпружинивается
- Подтягивание заготовки к осевой направляющей обеспечивает высокую точность позиционирования
- Внутренние детали закалены в корпусе
- Постоянная консистентная смазка
- патроны proofl ine® = полностью герметичные - низкое техническое обслуживание
Стандартное оборудование
Валовой патрон без торцевого привода
с крепежными болтами
Осевая привязка в центральной точке - торцеватель с электроприводом
Привод через двухпоршневой цилиндр типа ZHVD-SZ или DCN
Осевое положение на торце детали - торцевой привод с пружинным приводом
Привод через длинноходовой цилиндр типа SIN-L
---
