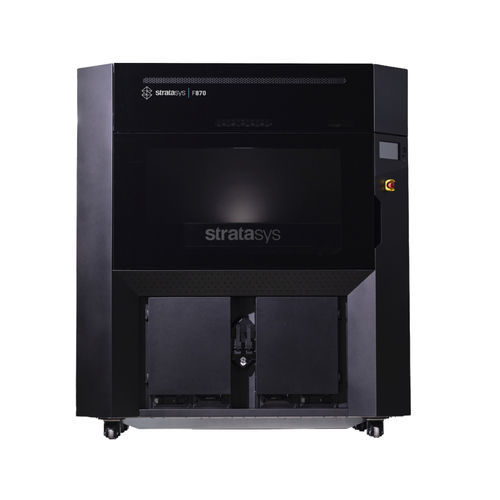

Принтер 3D для пластмасс F870™

ABSPAFDM

Обзор
F870™ — крупноформатный FDM® 3D‑принтер, разработанный для производственного оснащения на цеховом уровне и производства по требованию. Обеспечивает стабильную геометрическую точность на длине 1 000 мм благодаря полностью нагреваемой камере 95 °C, интегрированной сушке материалов и масштабируемой платформе больших расходных материалов для длительной бесперебойной печати.

Ключевые особенности

• Большой объем печати позволяет производить крупные детали или несколько компонентов за один цикл для максимального пропускного способности.
• Интегрированная регенеративная система сушки поддерживает состояние материалов и снижает количество брака.
• Общие катушки материала 4 100 см³ с F3300 упрощают управление запасами и снижают эксплуатационные расходы.
• Полностью нагреваемая камера (95 °C) обеспечивает стабильное сцепление слоев и геометрическую стабильность по всей длине 1 000 мм.
• Быстрая смена печатающих головок без инструментов минимизирует простои.
• Поддержка инженерных материалов, включая FDM® Nylon 12CF™, для жесткого, легкого по массе оснащения и EOAT.

Параметры производительности

• Пропускная способность: до 2× (с высокоскоростной головкой N25 для ASA по сравнению со стандартной)
• Бесперебойная печать: до 2 недель непрерывной работы (зависит от задания)
• Материалы при запуске: 9 (включая Nylon 12CF™, варианты ASA, ABS‑M30™, поддерживающие материалы)
• Полностью нагреваемая камера: 95 °C
• Максимальная длина печати: 1 000 мм

Печатающие головки

• N14 — головка тонкого разрешения. Высоты слоев: 0,18 мм, 0,25 мм, 0,33 мм. Подходит для прецизионных оснасток и детализированных приспособлений.
• N20H — упрочненная, готовая к композитам головка. Высота слоя: 0,25 мм. Спроектирована для углеродного волокна (FDM Nylon 12CF™).
• N25 — высокоскоростная головка. Высота слоя: 0,33 мм. Оптимизирована для максимальной производительности при печати ASA (до ~2× по сравнению с N14).

Материалы

• FDM® Nylon 12CF™ — нейлон 12 с наполнителем из углеродного волокна для жесткого, с высоким отношением прочности к весу оснащения и EOAT.
• ASA (несколько цветов) — UV‑стойкий материал, с лучшей поверхностью по сравнению с ABS.
• ABS‑M30™ Черный — промышленный ABS для несущих деталей.
• FDM® поддерживающие материалы (съемные и растворимые SR-35™) — позволяют сложные геометрии и внутренние полости.
• Общий дизайн катушек 4 100 см³ (совместно с F3300) для масштабируемого управления материалами.

Применения

• Производственное оснащение: сборочные приспособления, выравнивающие шаблоны, калибры, направляющие для сверления, инструменты для формовки и гибки.
• End‑of‑arm tooling (EOAT) и легкие роботизированные захваты.
• Операционные приспособления, эргономические вспомогательные устройства и средства безопасности.
• Крупноформатные функциональные прототипы и мостовое производство до 1 000 мм в одном изделии для уменьшения сборки.
• Запасные части и вспомогательные средства обслуживания по требованию.

Программное обеспечение

• Совместим с GrabCAD™ Print и Insight для подготовки задач, управления печатью и рабочих процессов операторов/смен.

Технические характеристики

• Модель: F870™
• Объем сборки: 1 000 x 610 x 610 мм — 372 000 см³
• Максимальная диагональная длина: 1 171 мм
• Полностью нагреваемая камера: 95 °C
• Подача материала: четыре катушки по 4 100 см³ с автоматической сменой; общая платформа расходников с F3300
• Материалы, поддерживаемые при запуске: 9 (включая Nylon 12CF™, варианты ASA, ABS‑M30™, FDM поддерживающие материалы)
• Печатающие головки: N14 (0,18 / 0,25 / 0,33 мм), N20H (0,25 мм), N25 (0,33 мм)
• Типичная производительность (сообщаемая): N14 до ~25 см³/ч; N20H до ~21 см³/ч (Nylon 12CF™); N25 до ~66 см³/ч (ASA) — зависит от геометрии/материала
• Размерная точность: XY ±0,254 мм или ±0,002 мм/мм; Z ±0,200 мм или ±0,002 мм/мм плюс одна высота слоя (основа 95% выхода)
• Габариты системы: 175 x 124 x 196 см
• Масса: 817 кг
• Электропитание/требования объекта: трехфазный 208V, 30A (встроенный вакуумный насос); для установки рекомендуется погрузчик и двустворчатая дверь
• Рекомендуемые условия эксплуатации: 15 °C–30 °C, относительная влажность 30–70%; зазор ~99 см с каждой стороны
