>Область применения: Управление механическими системами дымоудаления с/без ERK
>Индикаторы: зеленый светодиод "Индикатор работы" красный светодиод "Сигнал дыма" желтый светодиод "Коллективная неисправность".
>Рабочее напряжение: 24 В переменного тока ± 10%
>Нажатие кнопки: "ERK OPEN", "Вентилятор дымоудаления ON".
>Кнопка разблокирована: Автоматический
>Напряжение переключения: 24 В переменного/постоянного тока
>Ток переключения: 1 A
>Сопротивление переключения: 1,5 к
>Сопротивление клемм: 1 к
>Контакт SI: макс. 24 V
>Класс защиты: IP 54
>Клеммы: макс. 1.5 мм 2
>Кабельный ввод сверху и снизу: Подключение через кабельный ввод d=9-13 мм или винтовое соединение M20x1.5 на месте установки
Кнопочные панели сигнализации используются для ручного запуска и ввода в эксплуатацию противодымной системы давления через блок запуска и оценки. Соединительный путь между блоком управления и кнопочным извещателем контролируется на предмет обрыва кабеля и короткого замыкания. Светодиодные индикаторы показывают состояние кнопочного извещателя.
Зеленый светодиод для индикации работы
Красный светодиод для дымовой сигнализации
Желтый светодиод для коллективной неисправности

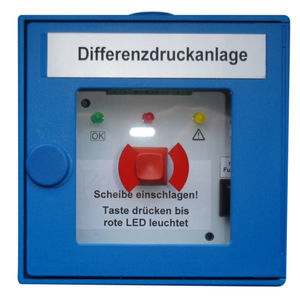

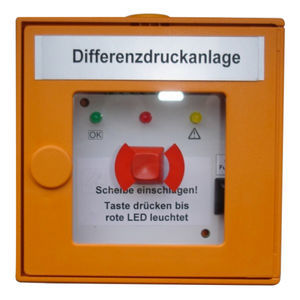

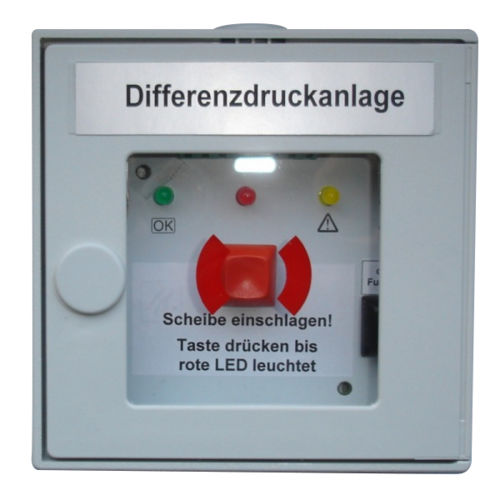

Кнопочные извещатели могут быть индивидуально маркированы и доступны в следующих цветах, в зависимости от области применения: DKM синий, DKM серый, DKM оранжевый, DKM желтый.
---
