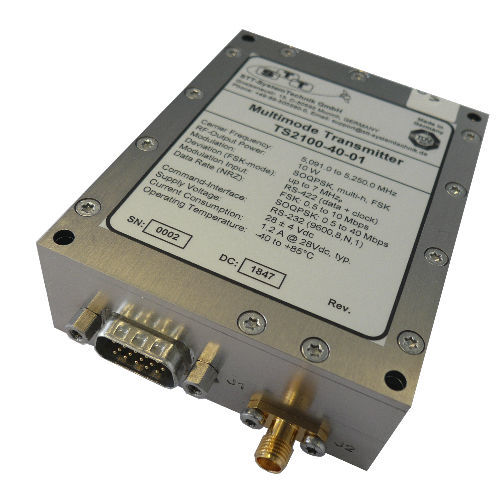

Передатчик видеосигнала C-диапазон TS2100

для самолета

Многомодовые передатчики C-диапазона серии TS2100 предназначены для эффективной передачи цифровых данных в полосе пропускания. Рабочие параметры, такие как несущая частота, выходная мощность и т.д., программируются через последовательный интерфейс (V24 на RS-232/RS-485). Передатчики TS2100 имеют очень малые размеры, низкую массу и высокую эффективность и разработаны в соответствии со стандартами IRIG 106-15. Радиочастотный выход Диапазон частот - от 5091 до 5250 МГц Выбор частоты - в пределах полосы 100 МГц, программируемой с шагом 100 кГц Стабильность частоты - ≤ ± 0,002% Выходная мощность - от 1 до 10 Вт, мин. Выходной импеданс - 50 Ом Гармоники, спур - ≤ -60 дБк Защита от обрыва/короткого замыкания - да, с помощью внутреннего изолятора Время включения - 1 сек. макс. Модуляция Тип - PCM/FM, SOQPSK, multi-h Вход - данные + тактовый сигнал TTL или RS-422 Диапазон сигналов - от 1 до 40 Мбит/с (NRZ) Питание постоянного тока Источник питания - 24 ... 32 В постоянного тока Защита от перенапряжения - да, внутренним последовательным диодом Защита от перенапряжения - для скачков до 50 В/10 мс Потребляемая мощность - 1,4 А, тип. @ 28 В постоянного тока (10 Вт)
