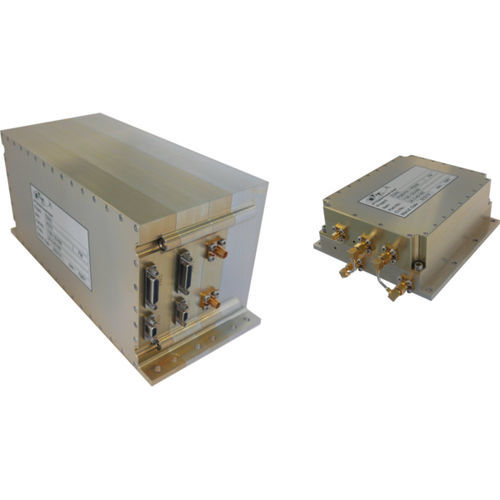

Передатчик видеосигнала C-диапазон PDTX-1000

для самолета

Передатчик данных полезной нагрузки PDTX-1000 представляет собой экономически эффективный высокоскоростной передатчик данных космического класса, использующий самую современную схему модуляции. Он оснащен интерфейсом CAN-bus для управления и контроля. Космическое оборудование STT отличается высочайшим качеством и надежностью. PDTX-1000 полностью соответствует стандарту CCSDS для передачи данных полезной нагрузки (CCSDS 131.3-B-1), используя DVB-S2. Широкое распространение реализаций DVB-S2, гарантирующих высокий уровень технической зрелости и предлагающих экономически эффективные решения для наземного сегмента. Передатчик данных полезной нагрузки PDTX-1000 доступен для работы в С-диапазоне (5 150 МГц - 5 216 МГц, выделенных на первичной основе для фидерных линий связи между космосом и Землей негеостационарных спутниковых систем для услуг мобильной спутниковой связи) и в Х-диапазоне (8 025 - 8 400 МГц). Поддерживаемые стандарты для режима передачи - ETSI EN 302 307 V1.3.1, ноябрь 2012 года, полностью соответствует CCSDS 131.3-B-1, Blue Book, март 2013 года, полностью соответствует Символьная скорость модулятора - 50 МБд Частота передачи - 5183 МГц (центральная частота полосы частот ITU) Мощность передачи - от 1 Вт до 8 Вт, регулируемая очень малыми шагами (< 0,1 дБ) Величина вектора ошибок - < 8% Внеполосные излучения - Соответствует МСЭ-R SM.1541-6, Приложение 5.1 Помеховые сигналы - < 70 дБc (в помеховой области в соответствии с ITU-R) Диапазон первичного напряжения - от 22 В до 34 В Потребляемая мощность - < 45 Вт Масса - < 4,5 кг Объем - < 3,5 литра Рабочая температура - от -30°C до +60°C
