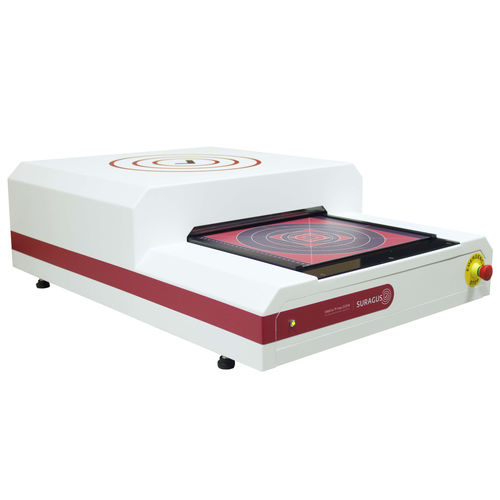

Прибор EddyCus® TF map серии 2525 в бесконтактном режиме автоматически измеряет характеристики образцов размером до 250 x 250 мм² (10 x 10 дюймов). При ручном позиционировании образца прибор автоматически измеряет и отображает распределение свойств по всей площади образца. Настройки измерений позволяют легко и гибко выбирать между быстрым временем измерения менее 1 минуты и высоким пространственным разрешением измерений - более 50 000 точек измерения на образец. Полученное изображение дает истинное представление об однородности и качестве прозрачных и непрозрачных слоев или вафель и металлических листов. Настольный прибор позволяет в зависимости от настройки точно определять сопротивление листа, толщину металла или оптическую прозрачность.
Основные характеристики
Бесконтактный
Быстрое и точное измерение
Картирование проводящих тонких пленок с высоким разрешением
Изображение подложек размером до 250 x 250 мм (10 x 10 дюймов)
Обнаружение дефектов и анализ покрытий
Определение характеристик даже скрытых и инкапсулированных проводящих слоев
Различные интегрированные в программное обеспечение функции анализа (например, распределение сопротивления листа, сканирование линий, анализ одной точки)
Функции сохранения и экспорта данных измерений
Типы
Платформа устройства доступна в различных конфигурациях датчиков, включая вихретоковые датчики для электрической характеризации или датчики для оптической характеризации. Варианты конфигураций измерений включают следующие опции.
Характеристики
Технология: бесконтактный вихретоковый
Получение изображения путем многоточечного картирования
Контроль однородности тонкого слоя
Контроль качества, входной и выходной контроль
Область позиционирования: 300 мм x 270 мм
---
