Вертикальная система для хранения

автоматизированнаямногоуровневаядля авиационно-космической промышленности

Обзор

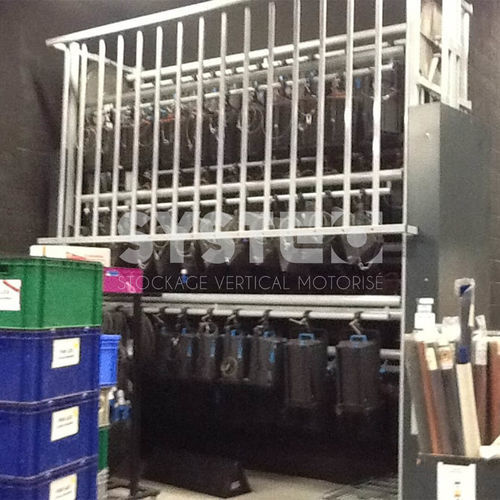

Автоматическая вертикальная карусельная система хранения, разработанная для прожекторов и проекторов. Подходит для театральных прожекторов, профиля, асимметричных флуоресцентных прожекторов, фладлайтов, PAR и аналогичных осветительных приборов. Каждая единица использует подвесную рейку, настроенную под общую длину и суммарный вес; приборы фиксируются вручную при загрузке. Ёмкость хранения определяется общей высотой и длиной карусели.

Применение

• Театральные прожекторы
• Профильные прожекторы
• Асимметричные фладлайты
• Фладлайты
• ACP 1001/ADB
• C101-C201/ADB
• PC1000/2000
• Robert Juliat френели 611/613/614/713/714
• PARS и аналогичные светильники

Способ хранения
Каждый прожектор подвешивается на подвесную рейку, аналогичную театральной балке. Рейки и точки подвеса настраиваются по проекту с учётом суммарного веса и длины изделий. Плотность хранения зависит от высоты карусели и общей длины рейки.

Опции и аксессуары (в зависимости от конфигурации)

• Ячеистая рейка
• Полное кожухование
• Съёмная противоугонная рейка
• Полностью закрытая задняя стенка
• Другие аксессуары в зависимости от конфигурации проекта

Погрузка / выгрузка
Погрузка и выгрузка выполняются вручную путем позиционирования требуемой рейки на эргономичную рабочую высоту с помощью ручных или автоматизированных органов управления. Совместимо с многоуровневыми установками (например, мезонин).

Режимы управления и работы
Стандартное управление: кнопка с удержанием для перемещения карусели в требуемую позицию; вращение возможно в обоих направлениях. Опциональные автоматизированные режимы: PLC-управляемая автоматизация, сенсорный экран с вводом кода позиции или удалённые интеграции.

Ключевые преимущества продукта

• Простота эксплуатации: удерживать кнопку или ввести код позиции для прямого доступа
• Эргономичность: регулируемая высота доступа для безопасной погрузки/выгрузки
• Быстрый доступ: оперативный доступ к отдельным светильникам
• Оптимизация пространства: эффективное использование объёма над головой в здании
• Интеграция учёта: ускоряет инвентаризацию и может интегрироваться с ERP/WMS
• Подходит для тяжёлых/габаритных изделий: настраиваемые подвесы и опоры для каждой задачи

Техническая таблица (кратко)
Площадь пола, требуемое количество прожекторов или линейные метры хранения, распределение по типам прожекторов, а также ограничения по доступу, доставке и установке оцениваются в рамках проекта для определения окончательной конфигурации.

Технические характеристики

• Доступные высоты: 6 выбираемых высот
• Максимальная высота прожектора: 850 мм
• Максимальный вес на уровень: указывается в конфигурации в зависимости от полезной ширины
• Общая длина: 3–5 метров
• Общая высота: 4–8 метров
• Линейная скорость: ок. 5 м/мин
• Управление: удержание кнопки (стандарт) или автоматизация (опция)
• Электропитание: 220 V – 0.55 kW
• Вместимость хранения: зависит от общей высоты и длины карусели и конфигурации проекта
