Радар для приближения RP-5 GI

наземный

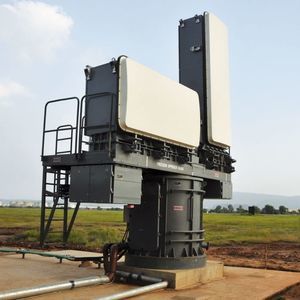

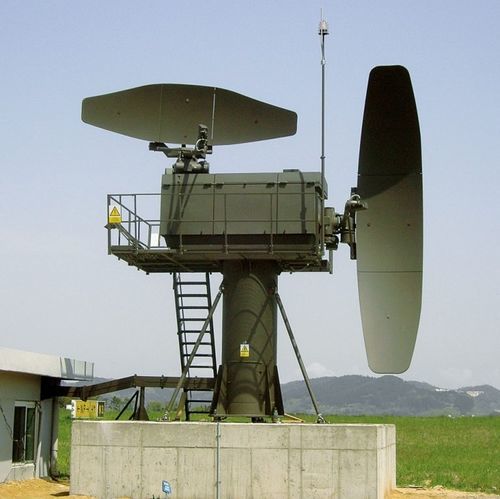

Радар точного захода на посадку RP-5GI, работающий в диапазоне частот X, представляет собой модернизированную радиолокационную систему, обеспечивающую получение полной радиолокационной информации, необходимой для управления маневрами точного захода на посадку всех типов самолетов. Радиолокационная система состоит из антенной системы, установленной на круглом постаменте, электроники радиолокационной головки, размещенной в контейнере или здании рядом с антенной системой. Дисплейные пульты для операторов устанавливаются на вышке или в диспетчерской. Модульная конструкция радара, отличающаяся простотой монтажа и соответствующая требованиям ИКАО, позволяет беспрепятственно интегрировать радарную систему в существующие структуры технического оснащения аэропорта. При цифровой обработке принимаемого сигнала используются современные доплеровские методы. Обнаруженные цели отображаются на широкоформатных жидкокристаллических экранах. Радар оснащен эффективной системой диагностики BITE. Радарная система пригодна для непрерывной работы, а ее модульная и дуплексная архитектура не требует постоянного присутствия технического персонала. Данные радара, включая голосовую связь, хранятся в записывающем оборудовании большой емкости на базе персонального компьютера. Основные характеристики Компактная и высокоэффективная радиолокационная система Модернизированная обработка сигналов и радиолокационных данных Широкоформатное отображение радиолокационных данных в сопровождении отображаемой метеорологической информации Надежная конструкция антенной системы, проверенная в сложных климатических условиях ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Покрытие - Дальность - от 0 до 20 морских миль Диаграмма направленности по высоте - от -1° до +9° Шаблон азимута - от -15° до +15° Точность (RMS) - По дальности - 30 м +3% от расстояния до точки касания По азимуту - 0,6% расстояния самолета от антенны +10% отклонения самолета от линии курса,
