Системы наблюдения, основанные на вторичных радарах A/C/S, мультилатерации, ADS-B и IFF режимов 1, 2, 3, используют один канал связи - частоты 1030 МГц и 1090 МГц. Несогласованное использование этих частот может привести к снижению производительности соответствующих систем наблюдения. Для поддержания высокого уровня безопасности воздушного движения безопасность диапазона 1030/1090 МГц является ключевым условием.
Для мониторинга деятельности в диапазоне 1030/1090 МГц была разработана система мониторинга, созданная компанией T-CZ. Опросы и ответы, касающиеся потенциальных аномалий, могут непрерывно отслеживаться и оцениваться, а также сохраняться для последующего анализа в автономном режиме.
Основные характеристики
Мониторинг опросов в диапазоне 1030/1090 МГц и ответов от SSR, MLAT, ADS-B, ACAS и IFF
Оценка всех ключевых параметров опроса, таких как код интеррогатора (IC), частота повторения импульсов (PRF), горизонтальная диаграмма излучения антенны и т.д.
Оценка нагрузки заданного бортового ответчика
Предоставление предупреждений в режиме реального времени на основе предварительно определенных триггеров
Определение источников, загрязняющих радиочастотный диапазон
Предоставление анализа тенденций и отчетов с историей
Архитектура системы
Система мониторинга 1030/1090 МГц состоит из следующих конструктивных узлов:

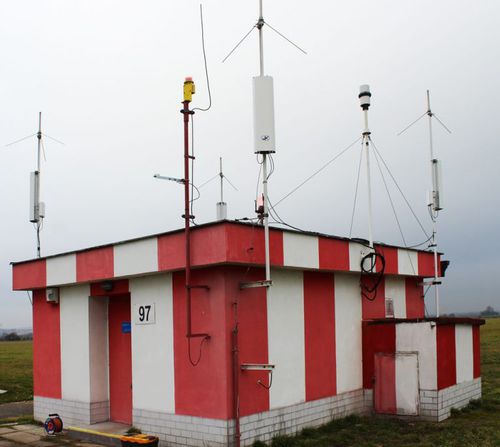

Антенная подсистема - всенаправленная или четыре 90° секторные антенны в диапазоне 1030/1090 МГц, антенна GNSS, делитель сигнала
Блок приемника в виде PCIe карты - 1× 1030 МГц и 1× 1090 МГц или 1× 1030/1090 МГц в сочетании для всенаправленной антенны
Блок обработки данных - компьютер COTS с программным обеспечением для обработки данных
---
