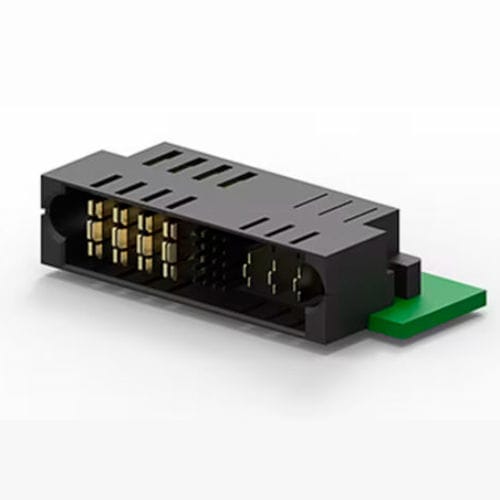

Коннектор для источника электропитания MULTI-BEAM Plus

объединительная платадля дронапровод-плата

Обзор
TE Connectivity (TE) предлагает широкий портфель силовых разъемов и решений для распределения энергии, ориентированных на центры обработки данных и приложения искусственного интеллекта (AI). Портфель включает распределение по шинопроводу (busbar), интерфейсы источников питания, решения wire-to-board и backplane, способные поддерживать как низковольтные, так и высокомощные приложения; некоторые решения рассчитаны до 500 A. Решения поддерживают современные архитектуры (включая 48 V) и разработаны для улучшения электрических характеристик, низкого сопротивления и небольшого падения милливольт.

Ключевые моменты

• Разъемы MULTI-BEAM Plus: удовлетворяют требования более высокой мощности и производительности с максимальным током на контакт до 100 A на контакт (при четырех смежных силовых контактах). Обеспечивают высокую плотность мощности и сигналов, экономят пространство и снижают энергопотребление при сохранении низкого профиля и обеспечении воздушного потока через системы.
• Сборки busbar: спроектированные решения busbar для надежного и эффективного распределения питания, чтобы соответствовать растущим требованиям по мощности в системах передачи данных и телекоммуникаций.
• Силовые разъемы для busbar: шины и разъемы передают высокий ток от источника к нагрузке; TE предлагает семейства разъемов (CROWN CLIP, AMPOWER, RAPIDLOCK), обеспечивающие экономию места, простоту установки и обновления, поддержку hot-plug и оптимизацию питания для широкого круга применений.

Семейства продуктов

• Internal Power: охватывает хранилища, маршрутизаторы, коммутаторы, серверы, базовые станции, центры данных, backplane, mezzanine, копланарные приложения.
• Power Supply: все интерфейсы источников питания, включая board-to-board, cable-to-board, cable-to-cable.
• Power Distribution: точечное или многоточечное распределение энергии в системе по кабелю или busbar.
• Quick Connect Power: решения для систем управления, аккумуляторов, электромобилей, промышленности, военной сферы, спортивных устройств.

Ключевые области применения

• Искусственный интеллект
• Центры обработки данных
• Базовые станции
• Тестирование и измерения
• БПЛА / дроны
• Удаленные радиоузлы
• Станции зарядки электромобилей

Примечания по продуктам Multibeam / Busbar

• MULTI-BEAM Plus: максимальный ток на силовой контакт (до 100 A/контакт при четырех смежных контактах), высокая плотность мощности и сигналов, низкий профиль, конструкция, сохраняющая воздушный поток.
• Сборки busbar: разработаны для высокой токовой нагрузки и надежного распределения питания; акцент на постоянное качество и отличные электрические характеристики.
• Силовые разъемы busbar: обеспечивают экономию места, простую установку и обновление, поддержку hot-plug и оптимизацию питания; подходят для распределения больших токов.

Видео и демонстрации (названия)

• 3D Power Shelf for Data Centers and Artificial Intelligence Infrastructures
• Busbar Smart Connector
• Power Demo Rack
• MULTI-BEAM Plus Power Connectors for Data Center Operations

Документация (рекомендуемые названия)

• Power Solutions Guide (English) — Брошюра
• Busbar Connectors — Quick Reference Guide
• Power Distribution Solutions for OCP (English) — Quick Reference Guide

Характеристики / Технические данные

• Максимальная способность распределения системы указана до 500 A (в зависимости от платформы/архитектуры по ссылке).
• MULTI-BEAM Plus: до 100 A на силовой контакт (при четырех смежных контактах).
• Поддерживает 48 V архитектуры и plug-and-play конструктивы, направленные на снижение сопротивления и падения милливольт.
• Диапазон токов силовых разъемов в продуктовых линейках TE ориентировочно: 5 A до 1 000 A (вариируется в зависимости от семейства и применения).
• Семейства продуктов включают internal power, интерфейсы источников питания, распределение питания (busbar и кабель) и решения Quick-Connect Power.
• Упомянутые серии разъемов: CROWN CLIP, AMPOWER, RAPIDLOCK, MULTI-BEAM Plus (trademark).
