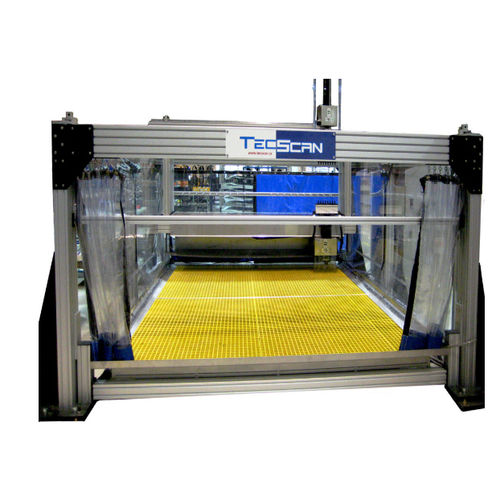

Ультразвуковой прибор для контроля

для поверхности

UltraScan Mx представляет собой планшетную сквиртовую систему для ультразвукового контроля (УЗК) больших аэрокосмических композитных панелей. С увеличением спроса на композитные компоненты в аэрокосмической промышленности время контроля становится критическим фактором для общих темпов производства. Планшетные сканеры TecScan предназначены для высокопроизводительного контроля композитных панелей и компонентов. UltraScan с настраиваемым размером станины изготовлен из промышленного алюминиевого профиля и использует технологию ультразвуковой или фазированной решетки. Эта модульная концепция позволяет изменять размер сканера по мере изменения потребностей. Наша стандартная конфигурация представляет собой 5-осевую систему (X, Y, Y2, Z, Z2) с зоной контроля 3,5 x 2,5 м и специально разработанной системой подачи воды, которая обеспечивает стабильный и повторяемый сигнал UT. Наши планшетные системы предлагают эффективный способ максимизации скорости сканирования. Они минимизируют количество индексов, используя технологию многоканального сканирования с несколькими ультразвуковыми датчиками, интегрированными в специально разработанную систему подачи воды. Вместо перемещения одной пары датчиков по поверхности деталей используются массивы датчиков, попарно сканирующих поперек проверяемой панели, причем элементы излучающего массива выстреливаются одновременно или один за другим. Водяной ящик специально разработан для создания 8 ламинарной струи воды с одинаковой скоростью потока. Для решения различных задач контроля диаметр апертуры сопел может быть легко заменен. Формат используемых зондов - стандартные погружные зонды, что делает их простыми и недорогими.
