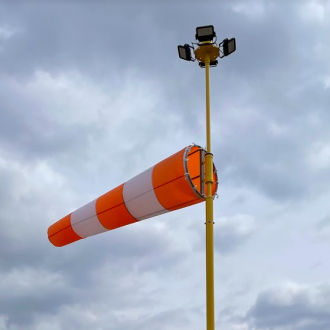

визуальная идентификация направления и скорости ветра на аэродромах и вертодромах
Удовлетворяют требованиям
ICAO Annex 14, Vol. 1, 5.1.1
EASA CS-ADR-DSN.K.490
FAA Specification AC 150/5345-27 C
Описание/свойства
ппри движении воздуха со скоростью мин. 6 км/час поворотная система, расположенная в верхней части мачты, повернется на подшипниках в направлении движения огня, в верхнее отверстие ветрового конуса попадет поток воздуха и конус отклонится
при скорости ветра 28 км/час конус надуется и визуально сигнализирует скорость и направление ветра.
Текстильный ветровой конус
изготовлен из хлопчато синтетического материала в соответствии с EN 10204-2.2
при наполнении воздухом принимает форму усеченного конуса
Конструкция корзины
поддерживает входное отверстие конуса открытым, даже при отсутствии ветра, подпирает конус и удерживает его в требуемой форме в длине трех восьмых его общей длины
конструкция из алюминиевых труб препятствует скапливанию воды в конусе
подшипники корзины не требуют смазки
Мачта
наклоняемая конструкция с опорой обеспечивает простую замену или уход за конусом, корзиной или лампами освещения или заградительного огня
в верхней части мачты находится поворотная установка, позволяющая поворачивание корзины с конусом
поверхность обработана порошковым покрытием RAL 1021 (аэродромный желтый)
Освещение
внешние прожекторные огни гарантируют, что каждая точка продольной оси верхней поверхности конуса в наполненном состоянии освещена интенсивностью не менее 10 кд
питание проложено несущей
конструкцией из щита с клеммниками, установленного самостоятельно рядом с основанием
питание охраняется предохранителями 6 A, установленными в щите с клеммниками
