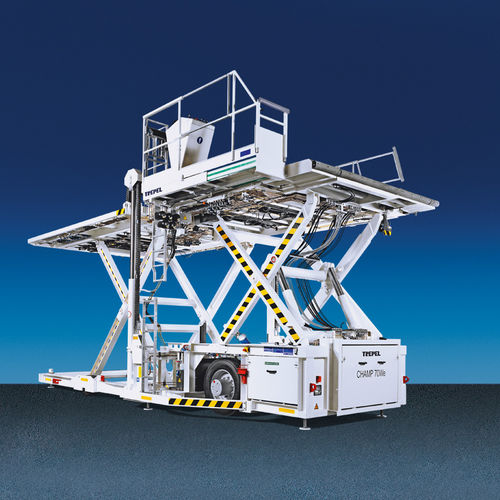

CHAMP 70e NEO основан на новой концепции электрогидравлически работающей силовой системы. Эта силовая система разделена на 3 рабочие и вспомогательные функции. Разделенная система позволяет целенаправленно направлять энергию на соответствующую функцию, а значит, дольше использовать заряд батареи. Передовая технология позволяет рекуперировать энергию при опускании основной платформы. Долговечные электрические компоненты трансмиссии обеспечивают низкие эксплуатационные расходы.
Производительность
Размеры (Д х Ш х В) 9.200 x 3.600 x 3.100 мм 9.200 x 4.300 x 3.100 мм
Высота подъема передней платформы 1.800 - 3.700 мм 1.800 - 3.700 мм
Высота подъема основной платформы 485 - 3,700 мм 485 - 3,700 мм
Ширина погрузки (между направляющими) 2.520 мм 3.270 мм
Скорость движения 12 км/ч 12 км/ч
Уклон 6 % 6 %
Радиус поворота 9.200 мм 9.200 мм
Конструкция
Двигатель / Движущая сила 3 электродвигателя
Электродвигатель для привода 22 кВт
Подъем основной платформы 32 кВт
Рабочая гидравлическая система 12 кВт
Тяговые батареи: 3 различных свинцовых аккумулятора 80 В
(625 Ач / 810 Ач / 1,125 Ач)
Трансмиссия / мосты Прямой электропривод на передней оси
Рулевое управление Гидравлический усилитель руля
Тормозная система Двухконтурная гидравлическая тормозная система, несколько дисковых тормозов с мокрыми дисками
Стабилизаторы 6 стабилизаторов с гидравлическим приводом
Система транспортировки Стальные ролики с цинковым покрытием для продольной передачи, поперечные приводы
на передней платформе, гидравлически регулируемые направляющие на передней платформе,
боковая загрузка и поворот ULD на задней части основной платформы
Гидравлическая система Приоритетный клапан для контура рулевого управления и тормозов, клапаны с контрольной лампочкой
Электрическая система 24 В постоянного тока, комбинация общих реле и контроллеров PLC.
---
