Транспондер режим S TT23

ADS-Bдля самолетаTSO

Обзор
Компактные транспондеры Mode S Trig TT23 и TT23G обеспечивают функциональность транспондера класса 1 при минимальном занимаемом месте на панели. TT23 поддерживает ADS‑B Out при подключении к сертифицированному внешнему GPS; TT23G оснащён сертифицированным встроенным GPS (ETSO‑C199) для интегрированного решения ADS‑B Out.

Ключевые характеристики

• Компактный форм‑фактор: устанавливается в отверстие прибора 57 мм или в компактный кронштейн
• Минимальная глубина установки для максимизации пространства перед и за панелью
• Встроенный кодировщик высоты в блоке управления (TC20)
• TT23G содержит встроенный сертифицированный GPS ETSO‑C199
• Сертифицирован для IFR и VFR полётов
• Ручная регулировка подсветки; блок управления защищён от брызг
• Низкое энергопотребление, без требования вентилятора
• Сертификации EASA ETSO и FAA TSO, включая TSO‑C166b (1090ES ADS‑B)

Конструкция продукта

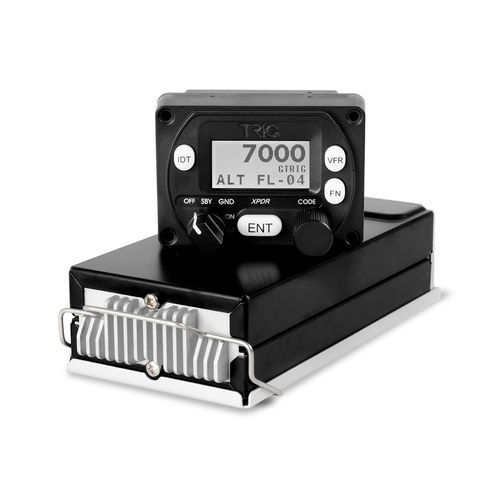

Система разделена на компактную панель управления (TC20) с встроенным кодировщиком высоты и отдельный аппаратный блок, который может быть установлен в другом месте фюзеляжа. Глубина панели управления 54 мм; она помещается в круглое отверстие 57 мм (2¼") или компактный кронштейн; комплект установки входит в комплект поставки. Дисплей яркий, легко читается и имеет ручную регулировку яркости.

Выходная мощность и ADS‑B
Номинальная выходная мощность передатчика 250 Вт на разъёме (Класс 1). TT23/TT23G соответствует требованиям ADS‑B Out 1090ES (TSO‑C166b). TT23 требует внешнего сертифицированного GPS для ADS‑B Out; TT23G использует встроенный ETSO‑C199 GPS.

Совместимые источники позиции

• TN72 — доступный источник позиции ADS‑B для добровольной установки
• TN70 — подходит для сертифицированных самолётов Part 23, требующих источник позиции TSO‑C145

Версии

• TT23 — Класс 1, Mode S и 1090ES; ADS‑B Out с внешним сертифицированным GPS; выходная мощность 250 Вт; артикул 02627‑00‑01
• TT23G — Класс 1, Mode S и 1090ES; встроенный GPS ETSO‑C199 для ADS‑B Out; выходная мощность 250 Вт; артикул 02629‑00‑01

Комплектация

• Двухлетняя гарантия (с даты установки)
• Руководства по установке и эксплуатации (английский, немецкий и французский)
• Монтажный набор, включая пластиковые кронштейны для круглых монтажей
• Лоток и крепёж
• EASA Form One

Технические характеристики

• Тип: Transponder Class 1 Mode S level 2, ADS‑B Class B1S
• Сертификации: TT23 — ETSO C88a, C112e, 2C112b, C166b; TSO C88b, C112c
• Сертификации: TT23G — ETSO C88a, C112e, 2C112b, C166b, C199; TSO C88b, C112c
• Соответствие: ED‑73E, ED‑14G, DO‑160G, DO‑260B, DO‑178C, DO‑178B, DO‑254 Уровень C
• Напряжение питания: 11–33 V DC
• Типич. потребление (14 V): TT23 ожидание 0.15 A / активный 0.28 A; TT23G ожидание 0.15 A / активный 0.34 A
• Номинальная выходная мощность передатчика: 250 Вт на разъёме
• Температура эксплуатации: транспондер −40 °C до +70 °C; контроллер −20 °C до +55 °C
• Вес (блок): TT23 300 г; TT23G 315 г; панель управления (TC20) 90 г
• Габариты (контроллер): H 44 × W 63 × L 54 мм; транспондер в поддоне H 37 × W 64 × L 149 мм
