Программное обеспечение CAO ScrewCAM

для производственного процессадля симуляциидля резки

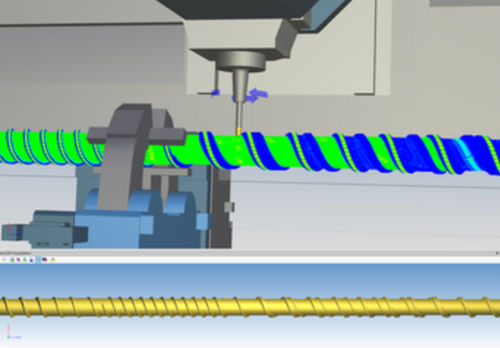

ScrewCAM - это программное расширение для CrashGuard Studio, разработанное для производства пластифицирующих шнеков для пластмассовой промышленности. для моделирования геометрии шнека достаточно 2D-чертежей или параметров; 3D CAD-модель шнека не требуется. Процесс производства шнеков состоит из четырех этапов: моделирование, создание программы ЧПУ, моделирование и производство. Интерактивное моделирование геометрии шнека на основе данных 2D-чертежа и параметров путем ввода диаметров, шагов, наклонов стенок, радиусов, ширины полос или каналов и профилей глубины с 2D-модульным представлением контуров полос на уровне разработки цилиндра и предварительным просмотром 3D-целевой геометрии шнека. Создание программы ЧПУ путем определения отдельных процессов обработки и выбора инструментов, скоростей резания, глубины подачи, скорости подачи, припусков на запас и т. д. Программа ЧПУ создается автоматически. Если на более позднем этапе в нее вносятся изменения, все затронутые этапы пересчитываются соответствующим образом. При отделке стен позиционирование инструмента по принципу "наилучшего соответствия" позволяет использовать стандартные инструменты вместо дорогостоящих фасонных фрез. 3D-моделирование в CrashGuard Studio® позволяет проверить всю программу ЧПУ на наличие коллизий и правильность геометрии заготовки с помощью симуляции удаления материала и геометрической проверки по 3D-целевой геометрии винта. Производство на станке. 2D-чертежи служат основой для программирования можно создавать предварительные изображения 3D-объектов Все этапы обработки для изготовления заготовки находятся в одном программном пакете Возможность моделирования в CrashGuard Studio Экономия средств за счет использования стандартных инструментов вместо формообразующих фрез
