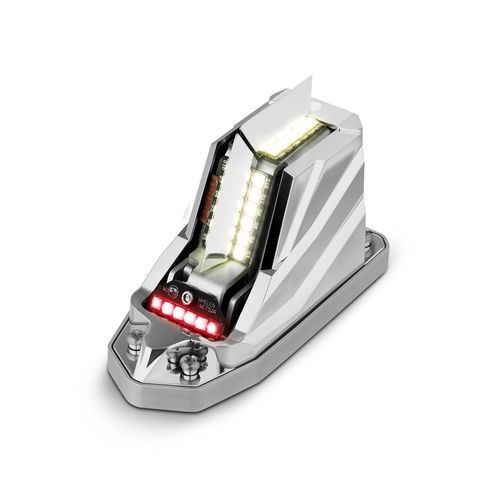

Фонарь положения ORION™ 650E

для предотвращения столкновенийсигнальныйдля самолета

Обзор продукта Серия Orion™ 650E от Whelen Aerospace Technologies объединяет красные или зелёные передние позиционные огни с белой мигающей антиколлизионной функцией в одном компактном встраиваемом окончании крыла. Серия исключает необходимость внешних блоков мигалки (упрощая установку и повышая надежность), монтируется за существующей крышкой законцовки крыла, используя ту же площадь и конфигурацию крепления, что и у наследуемых изделий Whelen, и доступна в конфигурациях 14 VDC и 28 VDC. Отдельные модели 28 VDC (650E 31 и 650E 32) включают интегрированный красный огонь распознавания на земле для улучшенной видимости на земле. Серия Orion™ 650E полностью одобрена FAA TSO и сертифицирована STC, предназначена для работ по модернизации и замене.

Доступные номера деталей / Варианты

• 01-0790701-01 — 14V Зелёный (OR6501GE)
• 01-0790701-02 — 14V Красный (OR6501RE)
• 01-0790701-11 — 28V Зелёный (OR6502GE)
• 01-0790701-12 — 28V Красный (OR6502RE)
• 01-0790701-31 — 28V Зелёный с красным опознавательным огнём на земле (OR650EG2G)
• 01-0790701-32 — 28V Красный с красным опознавательным огнём на земле (OR650EG2R)

Ключевые особенности

• Интегрированный передний позиционный (красный или зелёный) и белый мигающий антиколлизионный огонь в одном блоке
• Опциональный интегрированный красный огонь распознавания на земле в некоторых моделях 28 VDC
• Заподлицо конструкция для установки за существующей крышкой законцовки крыла; та же площадь установки, что и у наследуемых продуктов Whelen
• Исключает внешние блоки мигалки
• Доступны модели 14 VDC и 28 VDC
• Одобрено FAA TSO и сертифицировано STC

Модель / Деталь / Описание / Одобрения Модель | Деталь # | Описание | Одобрения
OR6501GE | 01-0790701-01 | Встраиваемый зелёный позиционный огонь / Антиколлизионный комплект для законцовки крыла, 14 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR6501RE | 01-0790701-02 | Встраиваемый красный позиционный огонь / Антиколлизионный комплект для законцовки крыла, 14 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I
OR6502GE | 01-0790701-11 | Встраиваемый зелёный позиционный огонь / Антиколлизионный комплект для законцовки крыла, 28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR6502RE | 01-0790701-12 | Встраиваемый красный позиционный огонь / Антиколлизионный комплект для законцовки крыла, 28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I
OR650EG2G | 01-0790701-31 | Встраиваемый зелёный позиционный огонь / Красное распознавание на земле / Антиколлизионный комплект для законцовки крыла, 28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR650EG2R | 01-0790701-32 | Встраиваемый красный позиционный огонь / Красное распознавание на земле / Антиколлизионный комплект для законцовки крыла, 28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I

Документация и примечания по установке Руководства по установке и обслуживанию, документы STC и сертификаты доступны для серии Orion™ 650E (руководства по установке, STC-сертификаты, иллюстрированный каталог запасных частей и руководство по установке/обслуживанию систем антиколлизии). Это устройство предназначено для установки под крышкой законцовки крыла и не должно устанавливаться внешне на самолёте.

Технические характеристики

• Чертёж: 90701
• Габариты: Д 3.85" × Ш 1.68" × В 2.20"
• Вес: 0.26 lbs
• Потребление (14 VDC): Позиционный огонь 0.30 A; Антиколлизионный огонь ≈0.70 A (среднее); Пик 3.6 A
• Потребление (28 VDC): Позиционный огонь 0.15 A; Антиколлизионный огонь ≈0.35 A (среднее); Пик 1.8 A
• Крепление: Заподлицо (устанавливается за существующей крышкой законцовки крыла; использует площадь Whelen legacy)
• Одобрения: FAA TSO, сертифицировано STC; ссылки на ETSO/TSO приведены в документации продукта
• Доступные конфигурации: 14 VDC и 28 VDC; выбранные 28 VDC модели включают красное распознавание на земле
