Измерительный прибор магнитное поле DX series

концентричностидля поверхности3D

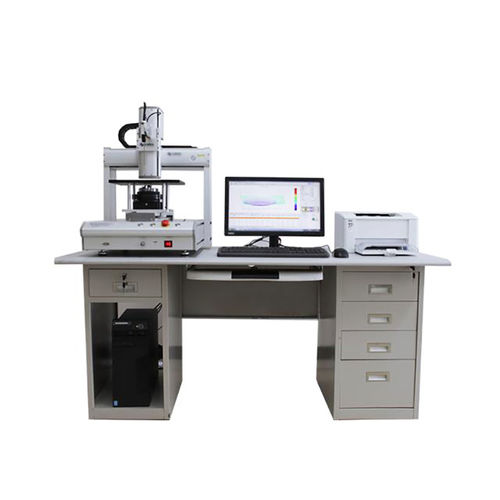

Измеритель распределения поверхностного магнитного поля серии DX-2012R, самостоятельно разработанный компанией Dexinmag, является незаменимым инструментом для правильной оценки точности намагничивания магнита и проверки качества магнитных колец. Он может предоставлять такие отчеты об испытаниях, как координаты XY, полярные координаты P, 3D распределение магнитного поля, анализ гармоник относительной основной волны и т.д., для проверки качества постоянных магнитов, статоров или роторов двигателей с постоянными магнитами, катушек магнитного поля постоянного тока и электромагнитов. Это измерительное оборудование может быть оснащено различными испытательными приспособлениями (такими как трехмерные испытательные щупы, вращающиеся платформы или нагрузочные платформы). С конструкцией высокой концентричности и высоким уровнем точности возврата зонда. Пространство сканирования изделия составляет 800мм*800мм*800мм. Прибор для измерения распределения магнитного поля в пространстве в основном состоит из промышленного компьютера (программное обеспечение для измерения), системы управления движением и системы сбора данных. Сначала через промышленный компьютер посылается тестовая команда, которая управляет системой управления движением для завершения заданной траектории движения и одновременно контролирует работу системы сбора данных. Система сбора данных собирает данные в направлениях X, Y и Z с помощью датчика Холла, а затем передает их в систему промышленного управления. Компьютер выполняет обработку данных и в итоге получает трехмерную карту распределения магнитного поля.
