Измерительный прибор магнитное поле DX-2012AM

для авиационно-космической промышленности

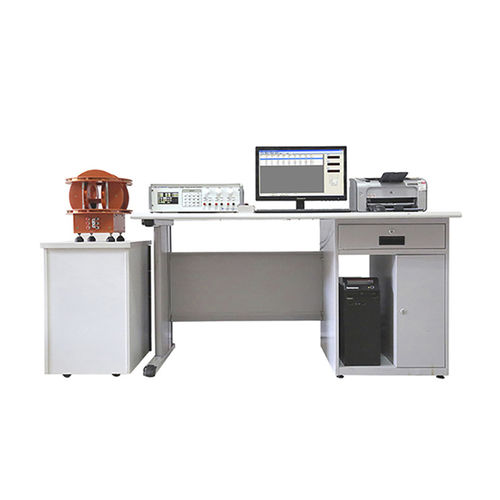

Прибор для измерения магнитного склонения постоянных магнитов DX-2012AM состоит из трехмерной катушки Гельмгольца, соединенной с независимым трехкомпонентным флюксметром, который представляет собой аппаратную испытательную часть. Данные трехкомпонентных испытаний преобразуются компьютером, образуя полный комплект системы тестирования качества материалов постоянных магнитов. Положите магнит на стол для образцов, проверьте компонент магнитного потока методом вытягивания и получите магнитный момент и угол отклонения магнитного поля в направлении главной оси путем расчета. Он может отображать общий магнитный момент M, магнитное склонение шпинделя α, Øx, Øy, Øz и постоянную катушки соответствующей испытательной катушки. Аппаратный состав - высокоскоростная 32-х разрядная однокристальная система M4, 3 комплекта встроенного флюксметра, ЖК-дисплей 7 дюймов с разрешением 800*480. Одна катушка Гельмгольца может быть использована для измерения магнитного момента M, создаваемого постоянным магнитом в направлении намагничивания. Магнитный момент M может быть получен через реляционное выражение M=KH×Φ, в котором KH - постоянная катушки Гельмгольца, а Φ - магнитный поток магнитной индукции в катушке. Для проверки качества образцов постоянного материала после намагничивания используется катушка Гельмгольца, которая становится все более популярной и универсальной. Крайне важно, чтобы разработанная одномерная и трехмерная катушка Гельмгольца участвовала во взаимной передаче параметров с зарубежными аналогами. Усилиями коллективного разума компании была завершена разработка прибора для измерения магнитного склонения DX-2012AM, который может быть выпущен на рынок в качестве нового продукта.
